La roue anglaise, ou conformeuse à galets, est une machine-outil destinée à la manipulation et la mise en forme de tôles, permettant de les faire rouler et de les déplier dans les deux sens. Elle est largement utilisée pour travailler des matériaux tels que l’acier doux et l’aluminium, offrant des possibilités de pliage et de pliages progressifs sans altérer les propriétés du métal.
Définition et principe de fonctionnement
Les conformeurs à galets sont des machines permettant de travailler la tôle. Avec ces machines, il vous sera possible de former des tôles aussi bien en acier doux qu'en aluminium. Les rouleaux (olives) et le col de cygne offrent des profondeurs et des diamètres variés, afin de s’adapter à la géométrie recherchée. Les modèles modernes permettent d’atteindre des capacités adaptées à différentes épaisseurs et longueurs de tôle, tout en assurant un guidage précis et une reprise de travail régulière.

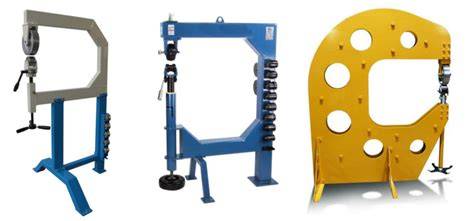

Modèles courants et caractéristiques
- Roue anglaise EW-28: col de cygne de 700 mm (28"), olives adaptées et conception robuste pour une utilisation générale.
- Roue anglaise EW-30: col de cygne de 762 mm (30"), profondeur suffisante pour des formes plus prononcées et accessibilité modulaire.
- Roue anglaise EW-42: col de cygne de 959 mm (38"), adaptée à des tôles plus larges ou des formes plus profondes.
- Roue anglaise EW-37HD: rayon des olives et possibilités de choix de rayons varient (Plat, 51, 102, 152, 203, 305, 610, 915 mm) pour des appliques plus spécifiques.
Ces trois modèles EW-28, EW-30 et EW-42 sont proposés à des prix très abordables, tandis que l’EW-37HD offre des options de rayon d’olive pour des travaux plus complexes.
Utilisation pratique et domaines d’application
Les roues anglaises ou conformeurs à galets sont des machines permettant de travailler la tôle. Côté utilisation, vous n’aurez qu’à faire rouler la tôle dans les deux sens. Elles permettent de former des tôles aussi bien en acier doux qu’en aluminium, et elles conviennent pour des opérations de formage, de pré-bordage et de finition, selon la géométrie souhaitée et l’épaisseur du métal.
Origine et choix du matériel: PRO-DIS Machines-Outils propose une large gamme issue de fabricants européens, américains et asiatiques, sélectionnés pour leur qualité et leur rapport prix/performance. L’offre inclut des solutions clés en main et des modules de rivetage, de presse et d’assemblage qui peuvent compléter une chaîne d’atelier pour des lignes de production polyvalentes.
Caractéristiques techniques et exemples de données
- Modèle EW-30:capacité acier doux 1,6 mm; capacité aluminium 1,6 mm; profondeur col de cygne 762 mm; 8 olives; poids de colisage 410 kg; dimensions de colisage 1220 x 1220 x 2135 mm.
- Modèle EW-28: Confection complète avec olives adaptées et options de livraison; disponibilité sur devis selon l’équipement et les accessoires.
- Modèles EW-37HD: rayons d’olives configurables (Plat, 51, 102, 152, 203, 305, 610, 915 mm) pour des applications spécifiques.
Conseils d’achat et intégration en atelier
En fonction de la nature des projets, il est pertinent d’étudier le cahier des charges et de qualifier le besoin avec des propositions alternatives ou complémentaires. Pour les ateliers de tôlerie, l’intégration d’une roue anglaise peut être accompagnée par des solutions de formage et de rivetage, afin de réaliser des assemblages et des finitions sur des pièces en acier et en aluminium. Une étude technique peut être menée avec le soutien des partenaires revendeurs sur tout le territoire national et dans les pays francophones.
Intégration visuelle et support multimédia
English wheel, Roue anglaise, les secrets d'une qualité supérieur, Épisode#1
Tableau récapitulatif des modèles et de leurs caractéristiques
| Modèle | Capacité acier doux | Capacité aluminium | Profondeur col de cygne | Nombre d’olives / rayons | Observations |
|---|---|---|---|---|---|
| EW-28 | Non spécifiée | Non spécifiée | 700 mm | 8 olives | Conformeuse à galets complète |
| EW-30 | 1,6 mm | 1,6 mm | 762 mm | 8 olives | Modèle populaire et polyvalent |
| EW-42 | Non spécifiée | Non spécifiée | 959 mm | 8 olives | Profondeur accrue pour formes profondes |
| EW-37HD | Non spécifiée | Non spécifiée | Variable selon rayon | Rayons Plat, 51, 102, 152, 203, 305, 610, 915 mm | Pour applications complexes |
