Quand les Câbles Sous Fusible Plastique Fondent : Causes Profondes et Solutions Durables

L'incident d'un câble dont l'isolant plastique a fondu, particulièrement lorsqu'il est associé à un système de fusible, est un signal d'alerte qu'il ne faut jamais ignorer. Loin d'être une simple anomalie, ce phénomène est le symptôme de dysfonctionnements électriques sous-jacents qui peuvent compromettre la sécurité de votre installation et entraîner des dégâts matériels importants. Qu'il s'agisse d'un fil de masse fondu dans un faisceau automobile, d'un support de fusible qui chauffe dangereusement, ou de prises électriques présentant des signes de surchauffe, les causes sont souvent similaires et nécessitent une analyse rigoureuse pour apporter des solutions pérennes.

Il est important de comprendre que la fonte de l'isolant plastique d'un câble est presque toujours la conséquence d'un échauffement excessif. Cet échauffement n'est pas aléatoire ; il résulte d'une augmentation anormale du courant électrique traversant le conducteur, ou d'une résistance accrue au passage de ce courant, générant ainsi de la chaleur par effet Joule. La question n'est donc pas de savoir pourquoi le plastique a fondu, mais plutôt d'identifier la cause fondamentale qui a conduit à cette surchauffe.

L'Échauffement des Conducteurs : Un Phénomène Physique à Comprendre

L'effet Joule, découvert par James Prescott Joule, stipule que la chaleur dissipée par un conducteur est proportionnelle au carré de l'intensité du courant qui le traverse, à sa résistance et au temps pendant lequel le courant circule. Mathématiquement, cela se traduit par la formule $Q = I^2 \times R \times t$, où $Q$ est la chaleur, $I$ l'intensité du courant, $R$ la résistance et $t$ le temps. Lorsqu'un fil, dont la résistance est relativement faible, est traversé par un courant anormalement élevé, la chaleur générée peut dépasser la capacité de l'isolant plastique à la dissiper, entraînant sa fusion.

Plusieurs scénarios peuvent mener à un tel échauffement :

1. Intensité de Courant Excessive : Surcharges et Courts-Circuits

La cause la plus directe de la fonte d'un câble est le passage d'un courant électrique trop intense pour le diamètre du fil et la capacité de son isolant. Ce courant excessif peut provenir de deux sources principales :

• La Surcharge : Dans un circuit, on branche trop d'appareils simultanément, ou des appareils dont la consommation dépasse la capacité nominale du circuit et du fusible qui le protège. Par exemple, brancher un sèche-linge, un four à micro-ondes, un réfrigérateur, un congélateur, un aquarium avec pompe et néon, et un PC sur le même circuit peut être une surcharge, même si tout fonctionnait bien jusqu'à maintenant. Un tel scénario peut mettre à rude épreuve le câblage, les prises et le support fusible.
• Le Court-Circuit : Il s'agit d'une connexion accidentelle et de faible résistance entre deux points d'un circuit électrique qui ne devraient pas être connectés, généralement entre la phase et le neutre, ou entre la phase et la terre. Un court-circuit provoque une augmentation soudaine et massive du courant, faisant fondre le fusible (son rôle principal) et potentiellement le câblage environnant si la protection n'est pas assez rapide ou si le défaut se situe en amont du fusible. Un mauvais serrage des bornes, une dégradation de l'isolant, ou une défaillance d'un composant peuvent être à l'origine d'un court-circuit.

Dans le contexte automobile, des essais répétés de démarrage peuvent parfois "cuire" les câbles de masse, les rendant durs et sujets à des échauffements. Si ces câbles sont tout durs et/ou pleins de vert de gris, il vaut mieux les remplacer. La masse moteur principale, qui part du (-) batterie et se fixe sur la boîte de vitesses, est un élément crucial à vérifier.

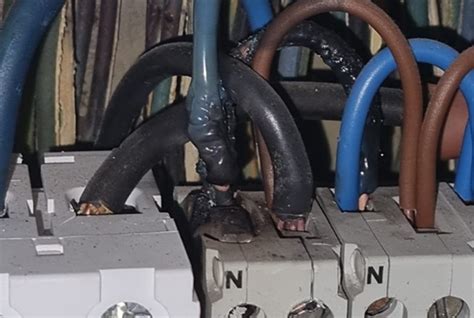

2. Résistance de Contact Élevée : L'Ennemi Silencieux

L'échauffement peut également survenir non pas à cause d'un courant global excessif, mais à cause d'une résistance anormalement élevée à un point précis du circuit. Cette résistance accrue transforme le point de contact en une véritable résistance chauffante. Les causes de cette résistance de contact élevée sont multiples :

• Mauvais Serrage des Connexions : C'est l'une des causes les plus fréquentes et insidieuses. Si les vis ou les lamelles qui maintiennent les fils conducteurs ne sont pas suffisamment serrées, la surface de contact entre le fil et le bornier ou la lamelle est réduite. La pression insuffisante, combinée aux vibrations (courantes dans un véhicule par exemple) et à l'oxydation, dégrade encore ce contact. Le courant, pour passer, doit alors forcer à travers ce point de contact réduit, générant une chaleur locale intense. Cette chaleur peut faire fondre l'isolant du fil conducteur à proximité, et à terme, endommager le bornier ou le support fusible lui-même. La fonte du support plastique est une conséquence directe de cet échauffement localisé.
• Oxydation et Corrosion : Les surfaces de contact, qu'il s'agisse des pointes de fusibles, des lamelles de porte-fusibles, ou des cosses de câblage, peuvent s'oxyder avec le temps, surtout dans des environnements humides ou salins. L'oxydation crée une couche isolante qui augmente la résistance du contact. Le laiton, par exemple, peut s'oxyder et perdre son bon contact. L'oxydation des pointes de fusibles, sous la pression du support et les vibrations, peut entraîner une perte de la partie en contact et provoquer un échauffement.
• Usure des Composants : Les lamelles des porte-fusibles, par exemple, peuvent perdre leur élasticité avec le temps et la chaleur. Si la lamelle du porte-fusible a chauffé, le cuivre est recuit et devient souple, le phénomène revient donc de plus en plus vite. La pression de la lamelle n'est alors plus suffisante pour assurer un contact correct avec le fusible.
• Utilisation de Composants Inadaptés : L'utilisation de fusibles avec un corps en plastique dans des applications où la chaleur est une préoccupation peut aggraver le problème. Les fusibles avec un corps en porcelaine sont souvent préférables dans certains environnements car ils résistent mieux aux températures élevées.

3. Défaut de Câblage ou de Composants

Au-delà des connexions, le câblage lui-même ou les composants électriques peuvent présenter des défauts :

• Câbles Endommagés : Un fil peut être physiquement endommagé (coupure partielle, écrasement) au cours d'une manipulation ou d'une installation. Cela augmente sa résistance sur la section abîmée.
• Défaut de Fabrication : Dans certains cas, une mauvaise soudure avant le moulage d'une prise mâle peut être à l'origine d'un défaut.
• Composants Défectueux : Un module d'allumage défectueux, une bobine, ou tout autre composant électrique peut développer une résistance interne anormale ou causer des appels de courant excessifs, menant à la surchauffe des circuits associés. L'inversion de câbles sur un module d'allumage, par exemple, peut expliquer une surchauffe et une seconde fonte de câble.

Diagnostic : Identifier la Cause Racine des Câbles Fondus

Face à un câble dont l'isolant plastique a fondu, une approche méthodique est essentielle pour diagnostiquer le problème. La première étape consiste à observer attentivement la zone affectée et le contexte dans lequel le défaut est apparu.

1. Inspection Visuelle Détaillée

Il faut examiner le câble fondu lui-même : quelle est sa section ? De quelle couleur est l'isolant ? Est-ce un câble de masse, d'alimentation, ou de signal ? La fonte est-elle localisée ou étendue ? Y a-t-il des traces de brûlure sur les composants adjacents, le bornier, ou le porte-fusible ?

Si le problème concerne un porte-fusible qui chauffe, il faut observer l'état des lamelles du porte-fusible et les pointes du fusible inséré. Sont-elles oxydées, déformées, ou brûlées ? Le plastique du support est-il ramolli ou déformé ?

Dans le cas d'un fil de masse fondu qui part de la batterie, il faut vérifier l'état de tous les câbles de masse, y compris celui qui se fixe sur la boîte de vitesses, et s'assurer qu'ils ne présentent pas de "vert de gris" ou qu'ils sont bien rigides.

2. Vérification des Connexions et du Serrage

C'est une étape cruciale. Il faut systématiquement vérifier le serrage de toutes les connexions suspectes. Les vis qui maintiennent les fils doivent être resserrées. Si le problème est récurrent, il peut être nécessaire de nettoyer les surfaces de contact pour éliminer l'oxydation avant de resserrer.

Pour les porte-fusibles, particulièrement ceux qui commandent des éléments importants comme la pompe à essence, il est conseillé de vérifier la pression exercée par les lamelles sur les lames du fusible. Si cette pression est faible, le contact est douteux.

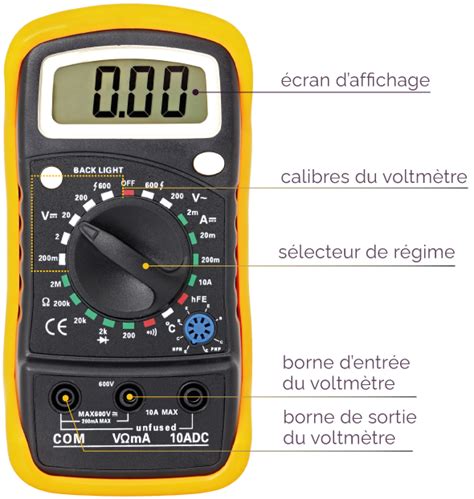

3. Utilisation d'un Multimètre : Tests Essentiels

Un multimètre est un outil indispensable pour diagnostiquer les problèmes électriques.

• Mesure de Résistance : La mesure de résistance peut révéler des anomalies. Par exemple, pour diagnostiquer un problème sur un module d'allumage, on peut tester la continuité entre les bornes spécifiques. La valeur de résistance attendue pour le primaire d'une bobine est généralement faible (de l'ordre de 0,5 à 1 ohm). Si la continuité est parfaite (0 ohm), la bobine est probablement en court-circuit. Si la valeur est très élevée ou infinie, la bobine est hors service (HS). Si les valeurs au primaire et au secondaire sont cohérentes, le problème pourrait venir d'un mauvais câblage.
• Test de Continuité : Ce test permet de vérifier qu'il n'y a pas de court-circuit entre deux points qui ne devraient pas en avoir. Par exemple, il est possible de tester la continuité entre les bornes 2 et 3 d'un connecteur de module. Si le testeur indique une continuité là où il ne devrait pas y en avoir, cela signifie qu'il y a un court-circuit.
• Mesure de Tension : Pour diagnostiquer une surcharge, on peut mesurer la tension aux bornes de l'appareil ou du circuit concerné lors de son fonctionnement.

4. Analyse des Symptômes Connexes

Il est important de noter tous les symptômes associés : une légère odeur de brûlé dans l'habitacle, des arrêts de chauffage, un fonctionnement intermittent d'un appareil, ou le fait que le fusible fonde immédiatement dès son remplacement. Ces indices aident à orienter le diagnostic.

Solutions et Prévention : Vers une Installation Fiable

Une fois la cause racine identifiée, il est temps de mettre en œuvre les solutions adéquates pour rétablir la fiabilité et la sécurité de l'installation.

1. Réparation et Remplacement des Composants Endommagés

• Remplacement des Câbles : Si un câble est endommagé sur une section, il est possible de changer seulement les fils abîmés, mais cela dépend de la complexité du faisceau et de la nature du dommage. Dans de nombreux cas, surtout si le dommage est étendu ou si les câbles sont vieillissants et durcis, il est préférable de remplacer le faisceau ou la section de câblage concernée par des fils de même section et de même qualité d'isolant. Il est crucial d'utiliser des fils dont le diamètre est approprié à l'intensité du courant qu'ils doivent supporter.
• Remplacement des Porte-Fusibles : Si le porte-fusible est endommagé (plastique fondu, lamelles déformées), il doit impérativement être remplacé. Pour remédier définitivement à un problème récurrent de surchauffe sur un contact, on peut envisager de simplement mettre un porte-fusible plus moderne et fiable, comme un porte-fusible pour cosse ou une solution similaire, afin d'y remédier durablement. L'alimentation de la pompe à essence, par exemple, est essentielle, et son circuit doit être particulièrement robuste.
• Remplacement des Fusibles : Un fusible qui a fondu doit être remplacé par un fusible de même calibre (même ampérage) et de même type (rapide ou temporisé). Il est strictement interdit de bricoler un remplacement avec du fil de cuivre, du papier aluminium ou tout autre conducteur improvisé. Ces pratiques dangereuses court-circuitent la fonction de protection du fusible et exposent votre installation à des risques graves : surchauffe, incendie, choc électrique. Un fusible fondu est un avertissement ; le remplacer temporairement est possible, à condition de respecter scrupuleusement les caractéristiques d'origine, mais la cause du défaut doit être corrigée.

2. Amélioration des Connexions

• Nettoyage et Étamage : Pour assurer un bon contact, il est essentiel de nettoyer méticuleusement les surfaces de contact (bornes, cosses, pointes de fusibles) pour éliminer toute trace d'oxydation ou de saleté. L'étamage des fils, c'est-à-dire le dépôt d'une fine couche d'étain sur les brins de cuivre, peut aider à former un bon contact et à prévenir la corrosion future.
• Resserrage et Utilisation de Connecteurs Appropriés : S'assurer que toutes les connexions sont bien serrées est une mesure préventive fondamentale. Si un bornier est usé ou déformé, il peut être nécessaire de le remplacer par un composant neuf et de qualité. L'utilisation de cosses serties correctement est préférable aux connexions improvisées.

3. Identification et Correction des Courts-Circuits ou Surcharges

• Diagnostic Approfondi : Si un court-circuit est suspecté, il faut le localiser. Cela peut impliquer de débrancher des composants un par un, ou d'inspecter minutieusement le câblage à la recherche de fils dénudés ou écrasés.
• Répartition des Charges : Dans le cas de surcharges, il faut revoir la répartition des appareils sur les différents circuits. Il peut être nécessaire de créer de nouveaux circuits pour les appareils gourmands en énergie afin de soulager les circuits existants.

L'Importance d'une Intervention Professionnelle

Dans de nombreux cas, le remplacement d'un fusible ou la réparation d'un câble ne suffit pas. Il faut corriger le défaut à l'origine du déclenchement pour garantir la sécurité. Si le fusible fond immédiatement dès que vous le remplacez, ou si vous ne parvenez pas à identifier l'origine du problème malgré vos efforts, il est impératif de ne pas insister.

Faire appel à un électricien professionnel est la meilleure garantie de sécurité. Un expert pourra diagnostiquer la panne avec précision, identifier les causes profondes du problème (qu'il s'agisse d'un défaut de mise à la terre, d'un câblage défectueux, d'une surcharge cachée, ou d'humidité présente), et remettre votre installation en état sans danger. Cette démarche est particulièrement importante dans les installations anciennes, ou lorsqu'aucune remise aux normes n'a été effectuée depuis plusieurs années.

Ces interventions sont particulièrement importantes dans les logements anciens, ou lorsqu'aucune remise aux normes n'a été faite depuis plusieurs années.

En résumé, lorsqu'un câble sous fusible plastique fond, il s'agit d'un symptôme qui révèle un problème plus profond. Qu'il s'agisse d'un fil de masse fondu dans un véhicule, d'un support de fusible qui surchauffe, ou d'une prise électrique défaillante, l'analyse doit porter sur la cause de l'échauffement : un courant trop fort, ou une résistance de contact trop élevée. Une inspection minutieuse, l'utilisation d'outils de diagnostic appropriés, et si nécessaire, l'intervention d'un professionnel, sont les clés pour résoudre le problème durablement et assurer la sécurité de votre installation électrique.
