Depuis 1985, l’entreprise française Evicom propose une gamme complète d’antenne et d’accessoires pour la réception, le traitement et la distribution de signaux TV. Le matériel Evicom est présent dans de nombreux logements collectifs et individuels. Alimentations 12 ou 24 Volts pour la TNT, où les placer ?
Des besoins précis pour une alimentation antenne adaptée
Les alimentations seules pour préamplificateurs ou les dipôles actifs de certaines antennes comme la Televes Boss Tech sont généralement en 24 Volts aujourd'hui. Ainsi, si vous disposez d’un très ancien kit pré-ampli avec alimentation en 12 volts, ce dernier est sans doute obsolète et il faut envisager le changement du kit complet.
Toutefois, les alimentations en 12 Volts restent utilisées pour alimenter une antenne avec Dipôle Actif compatible en 12 ou 24 Volts, par exemple avec les antennes Téléves ou Fracarro. Ces alimentations sont le plus souvent équipées de deux sorties pour alimenter deux prises TV.
Ne rajoutez jamais un répartiteur sur l'une de ces deux sorties: cela affaiblirait votre signal de façon trop importante. Placez plutôt votre répartiteur entre le préamplificateur et la télé-alimentation 24 Volts. Une alimentation standard a une consommation d'environ 100 mA et se place généralement derrière le téléviseur, soit au tableau électrique à côté du coffret de communication, ou bien dissimulée dans un meuble ou les combles de votre habitation.
Pourquoi changer une vieille alimentation?
Changer une vieille alimentation peut être recommandé pour trois raisons principales. Premièrement, une alimentation ancienne (bien au-delà de dix ans) pourrait rayonner un signal parasite qui perturbe les appareils électroniques et le réseau de la maison. Deuxièmement, des enjeux de sécurité électrique justifient la mise à jour. Troisièmement, les performances, notamment en matière de stabilité et d’efficacité d’alimentation, bénéficient d’un modèle moderne.
Les alimentations 24 V pour préamplificateurs ou dipôles actifs permettent une alimentation homogène du système, évitant les pertes de signal et les variations nuisibles à la qualité de réception, surtout lorsque l’installation comprend une distribution terrestre et satellite.

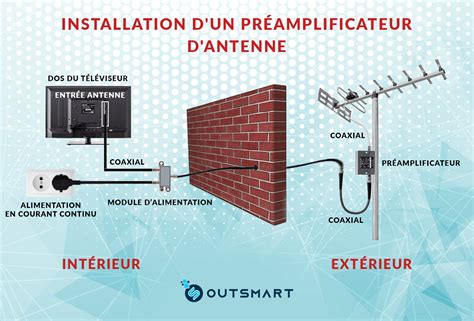

Équipements Evicom et schéma d’installation
Les gammes d’équipements et accessoires Evicom permettent de réaliser une installation d’antenne personnalisée, adaptée aussi bien à une résidence individuelle qu’à un ensemble collectif.
- Alimentation secteur
- Connectique à visser
- Installation terrestre et satellite
- Alimentation pour préamplificateur 2 sorties Evicom EALE24/2DIN
Pour les installations mixtes, il est crucial de planifier l’emplacement des alimentations et des prises conformément au schéma du système, afin d’éviter les pertes et les interférences sur le signal.
Points forts et conseils pratiques
Les points forts des alimentations Evicom regroupent la simplicité d’installation et la compatibilité avec les systèmes terrestres et satellites. En pratique, l’installation d’un système d’alimentation à 24 V implique de connecter les sorties directement au ou aux préamplificateurs ou dipôles actifs, puis de relier le tout au téléviseur via un répartiteur judicieusement placé après le préamplificateur.
Pensez à vérifier les besoins en tension et en courant des composants de votre installation avant l’achat d’une alimentation neuve. Si vous utilisez deux sorties, assurez-vous que le câblage et les connecteurs soient adaptés et que les longueurs de câble ne créent pas de déperditions importantes.
Cas pratique: positionnement et sécurité
Installations typiques placent l’alimentation derrière le téléviseur ou dans un placard technique proche du coffret de communication ou des combles, afin de limiter les longueurs de câble et d’assurer une alimentation stable près des sources de signal.
Pour les installations collectives, privilégiez une alimentation robuste et sécurisée, et prévoyez des solutions de protection contre les surtensions et les courts-circuits afin de préserver les équipements sensibles.
Tableau récapitulatif des options
| Type d’alimentation | Tension | Sorties | Usage recommandé |
|---|---|---|---|
| Alimentation 24 V standard | 24 V | 2 sorties | Préamplificateurs/dipôles actifs |
| Alimentation 12 V | 12 V | 2 sorties | Dipôles compatibles 12/24 V |
Attention: ne pas ajouter de répartiteur sur une des sorties pour éviter d’affaiblir le signal; placer le répartiteur entre le préamplificateur et la télé-alimentation 24 Volts.
Conclusion opérationnelle
Pour une installation fiable, privilégiez une alimentation récente, adaptée à votre préamplificateur ou dipôle actif, et assurez-vous que la connexion vole le moins possible via des câbles et répartiteurs bien positionnés. L’adaptabilité des produits Evicom permet d’obtenir une installation TV efficace aussi bien en résidentiel qu’en collectif.
