La courroie d'accessoires, souvent appelée courroie d'entraînement ou courroie poly-V, est un élément vital du système mécanique d'un véhicule. Sur une Renault SCENIC 1 Phase 2, elle joue un rôle central en assurant le bon fonctionnement de nombreux équipements essentiels au confort et à la sécurité du conducteur et des passagers. Cette courroie, par sa rotation continue, transmet la puissance du moteur à divers périphériques. Sa tension est maintenue de manière optimale par un composant clé : le galet tendeur. Comprendre le fonctionnement de cet ensemble, savoir quand il est nécessaire d'intervenir et maîtriser les étapes du remplacement sont des connaissances précieuses pour tout propriétaire de SCENIC 1 Phase 2 soucieux de l'entretien de son véhicule.
Qu'est-ce qu'une Courroie d'Accessoires sur un Véhicule Moderne ?
La courroie d'accessoires est une pièce qui permet au moteur, via la poulie de vilebrequin, d'entraîner des éléments périphériques tels que l'alternateur, le compresseur de climatisation, la pompe de direction assistée et parfois la pompe à eau. Sur les véhicules anciens avec peu d'accessoires, une courroie trapézoïdale est utilisée. Sur les véhicules modernes, c'est une courroie plate striée qui est utilisée car elle permet de transmettre plus de puissance et donc d'entraîner plus d'accessoires en même temps. Le système de courroie d'accessoires est donc un réseau complexe où une seule courroie peut être responsable de l'alimentation électrique (via l'alternateur), du maintien de la température moteur (via la pompe à eau, si elle est entraînée par la courroie d'accessoires) et du confort (climatisation, direction assistée).
Le bon état de cette courroie est primordial. Une courroie usée, craquelée ou détendue peut entraîner une défaillance rapide de plusieurs des systèmes qu'elle alimente, menant à des situations potentiellement dangereuses, comme une perte de direction assistée ou une batterie qui ne se recharge plus, provoquant l'arrêt du moteur. La revue technique de référence depuis 1946, la MTA, est issue de nos outils destinés aux pros de l'auto, et confirme l'importance de ces éléments.

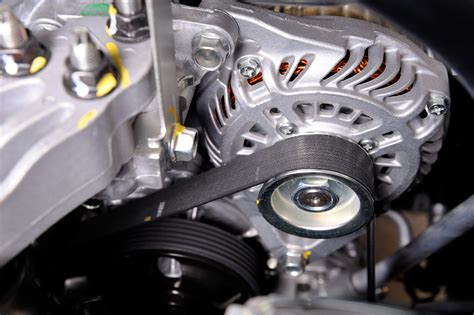

Le Rôle Essentiel du Galet Tendeur
Le galet tendeur de courroie d'accessoire assure sa bonne tension. Ce composant mécanique, souvent constitué d'une poulie montée sur un bras articulé ou un ressort, est conçu pour compenser l'allongement naturel de la courroie dû à l'usure et aux variations de température. Sans un galet tendeur fonctionnel, la courroie serait soit trop lâche, entraînant un patinage, du bruit (sifflements) et une usure prématurée, soit trop tendue, ce qui pourrait endommager les roulements des accessoires entraînés (alternateur, pompe de direction assistée, etc.) ainsi que la courroie elle-même.
Il s'agit cependant d'une pièce d'usure, qu'on change systématiquement en même temps que la courroie d'accessoire elle-même. Cette recommandation est basée sur une logique de maintenance préventive : puisque l'accès pour remplacer la courroie nécessite souvent un démontage partiel, il est plus judicieux de remplacer simultanément le galet tendeur, qui a subi les mêmes contraintes et le même kilométrage. Un galet tendeur défectueux pourrait rapidement endommager une nouvelle courroie, rendant le travail de remplacement double.
Quand et Pourquoi Remplacer la Courroie et le Galet Tendeur ?
L'entretien régulier du système de courroie d'accessoires est crucial pour prévenir les pannes. Le remplacement de la courroie d'accessoires et des galets est préconisé tous les 120 000 km ou tous les 6 ans, quelle que soit la première échéance atteinte. Cette périodicité est une directive générale, et il est toujours conseillé de consulter le carnet d'entretien spécifique de votre Renault SCENIC 1 Phase 2 pour connaître les préconisations exactes du constructeur.
Ignorer ces intervalles peut avoir des conséquences coûteuses. Une courroie qui casse ou saute de ses poulies peut entraîner :
- L'arrêt immédiat de la pompe à eau, conduisant à une surchauffe rapide du moteur.
- L'arrêt de l'alternateur, privant la batterie de recharge et conduisant à l'extinction des systèmes électriques puis à l'arrêt du moteur.
- La perte de la direction assistée, rendant la conduite plus difficile, surtout à basse vitesse.
- L'arrêt du compresseur de climatisation, bien que moins critique pour la sécurité immédiate.

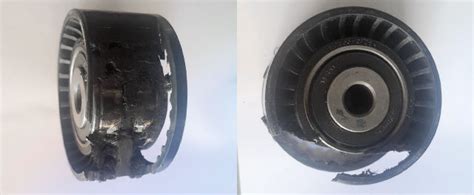

De plus, le galet tendeur lui-même peut présenter des signes d'usure : un roulement qui fait du bruit (grincement, sifflement), un jeu excessif dans la poulie, ou un ressort qui a perdu de sa force. Ces défauts compromettent la bonne tension de la courroie. Attention, car une mauvaise tension de la courroie peut endommager votre moteur. Tout sifflement ou bourdonnement anormal est signe d'une mauvaise tension de la courroie.
La Procédure de Remplacement : Guide Détaillé
Le remplacement de la courroie d'accessoires et de son galet tendeur est une opération mécanique qui peut être réalisée par un bricoleur averti. Le tutoriel, montré sur un moteur H4D, illustre une procédure typique. L'opération doit s'effectuer avec un véhicule légèrement surélevé pour permettre un accès suffisant aux composants sous le capot.
Étape 1 : Préparation et Accès
Vous devez commencer par vous renseigner sur l'accès au galet tendeur selon votre moteur. Il est nécessaire de consulter votre carnet d'entretien pour savoir s'il est nécessaire de déposer une roue pour changer votre galet tendeur de courroie d'accessoire. Si tel est le cas, dévissez donc les boulons de la roue avant de surélever votre voiture pour la placer sur chandelles. Finissez d'enlever les écrous de votre roue pour la retirer. Ensuite, retirez le pare-boue, s'il gêne l'accès au galet tendeur de la courroie d'accessoire. Cette étape de dégagement est cruciale pour travailler confortablement et en toute sécurité.
Avant de démonter le galet, prenez note du cheminement de la courroie d'accessoire. En effet, celle-ci se change en même temps que le galet tendeur, car il va falloir la détendre pour déposer celui-ci. Or, on ne remonte pas une courroie détendue, sauf si elle est vraiment neuve, ce qui ne devrait pas être le cas si vous devez changer le galet tendeur. Celui-ci a dû être changé en même temps que la courroie d'accessoire, car il s'agit d'une pièce d'usure qui risque d'endommager la courroie s'il est usé. Après avoir dessiné sur papier un schéma du passage de la courroie ou l'avoir prise en photo, vous pouvez alors procéder à la détente de la courroie d'accessoire.
Étape 2 : Détendre et Déposer l'Ancienne Courroie et le Galet Tendeur
Pour détendre la courroie d'accessoire, relâchez le galet tendeur à l'aide d'une clé. Un trou se trouve à proximité pour ce faire, permettant d'actionner le bras du tendeur. Une fois la courroie d'accessoire détendue, vous pouvez l'enlever. Vous pouvez ensuite démonter les galets tendeurs et enrouleurs si ces derniers sont présents sur votre moteur. Les galets enrouleurs sont généralement fixés avec un écrou, tandis que les galets tendeurs sont plutôt fixés avec des vis à retirer.
Sur certains modèles, le galet tendeur est automatique, tandis que sur d'autres, il peut être manuel, nécessitant une action spécifique pour le maintenir en position détendue. Le tendeur est maintenant bloqué en position détendue, et la courroie d'accessoires est détendue. Le galet tendeur doit être en position détendue et pigé si le système le permet, afin de faciliter le retrait de la courroie.
Étape 3 : Installer la Nouvelle Courroie et le Nouveau Galet Tendeur
Pour le montage, procédez dans le sens inverse. Commencez par remonter le galet tendeur de la courroie d'accessoire en revissant ses vis, puis le galet enrouleur s'il y en a un. Positionnez la nouvelle courroie en respectant son cheminement, selon que le véhicule est équipé ou non d'un compresseur de climatisation. Faites passer la nouvelle courroie sur le cheminement que vous aviez repéré. Faites-la passer autour de toutes ses poulies, sauf une, puis relâchez le galet tendeur avant de la passer autour de la dernière poulie.
Ensuite, retendez la courroie d'accessoire grâce au galet tendeur. Il faut s'assurer bien que la bonne tension est respectée : votre courroie doit faire un quart de tour lorsque vous la tournez entre le pouce et l'index au niveau de sa portion la plus longue. Cette vérification simple permet de s'assurer que la courroie n'est ni trop lâche, ni trop tendue. Aucun couple de serrage n'est prescrit par la RTA pour le galet tendeur, il convient donc de le serrer fermement mais sans excès pour ne pas endommager le filetage ou le support.
Étape 4 : Remontage Final et Vérification
Après avoir correctement positionné la courroie et le galet, vous pouvez ensuite remonter le pare-boue puis la roue. Commencez à visser les écrous en l'air mais finissez le serrage au sol, une fois la voiture abaissée. Il est crucial de serrer les roues au sol pour s'assurer qu'elles sont correctement plaquées contre le moyeu.
Comment changer les pneus de sa voiture soi-même?
Après le remontage, vérifiez que vous avez correctement changé votre galet tendeur et votre courroie d'accessoire en mettant en route le moteur. Écoutez attentivement : tout sifflement ou bourdonnement anormal est signe d'une mauvaise tension de la courroie, ou d'un autre problème. Si tout est silencieux et que les accessoires fonctionnent normalement, félicitations ! Vous savez à présent comment changer votre galet tendeur de courroie d'accessoire !
Aspects Mécaniques Approfondis et Implications
Le système de courroie d'accessoires et de son galet tendeur est un exemple parfait d'ingénierie mécanique appliquée pour optimiser la performance et la fiabilité d'un véhicule. La conception des courroies plates striées modernes, par rapport aux anciennes courroies trapézoïdales, repose sur le principe de la transmission par friction sur une large surface de contact. Les nervures sur la courroie s'engrènent dans des rainures correspondantes sur les poulies, offrant une meilleure adhérence et permettant de transmettre des couples plus importants avec moins de risque de patinage. Cela est particulièrement important sur des véhicules comme la SCENIC, qui peut être équipée de nombreux accessoires gourmands en énergie.
Le galet tendeur, quant à lui, peut prendre plusieurs formes. Le plus courant est le tendeur automatique, qui utilise un ressort pour maintenir une tension constante, s'adaptant ainsi aux variations. Certains systèmes plus anciens ou spécifiques peuvent utiliser un tendeur manuel, où l'utilisateur doit régler la tension et la bloquer. La position du galet tendeur est souvent stratégique, permettant un accès raisonnablement aisé pour le remplacement, mais nécessitant parfois le retrait d'autres composants pour y parvenir.
L'importance de la tension correcte ne peut être sous-estimée. Une courroie trop lâche patine sur les poulies. Ce patinage génère de la chaleur, ce qui dégrade rapidement le caoutchouc de la courroie, provoquant des craquelures et une usure prématurée. Le bruit de sifflement caractéristique est dû à la friction intense entre la courroie et la poulie. À l'inverse, une courroie trop tendue exerce une contrainte excessive sur les roulements des accessoires (alternateur, pompe de direction assistée, etc.) et sur les arbres sur lesquels ils sont montés. Cela peut entraîner une usure accélérée des roulements, des fuites au niveau des joints, voire une casse des roulements, ce qui se traduit par des coûts de réparation bien plus élevés qu'un simple remplacement de courroie et de galet.
La préconisation de remplacer les deux éléments ensemble (courroie et galet tendeur) est une mesure économique et pratique. Dans la plupart des cas, le galet tendeur est une pièce d'usure dont la durée de vie est similaire à celle de la courroie. Le remplacer en même temps que la courroie évite d'avoir à refaire le travail peu de temps après si le galet venait à lâcher. De plus, le coût d'un galet tendeur est généralement modeste par rapport au coût de la main-d'œuvre pour y accéder.
Le diagnostic d'une courroie ou d'un galet tendeur défectueux commence souvent par l'oreille. Les sifflements lors des accélérations ou des changements de régime moteur sont des indicateurs classiques. Un bourdonnement ou un bruit de roulement anormal peut signaler un roulement de galet usé. Visuellement, une courroie doit être inspectée pour détecter des craquelures, des effilochages, des signes de surchauffe (brillance excessive) ou une usure irrégulière. La tension peut être vérifiée en appuyant sur la partie la plus longue de la courroie ; elle ne doit pas s'affaisser de manière excessive.

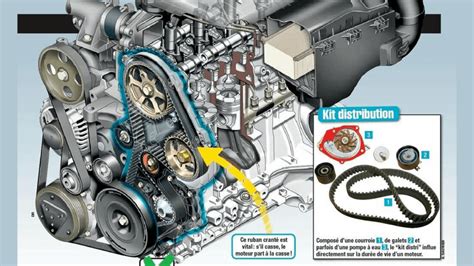

L'opération décrite implique plusieurs étapes qui requièrent de la méthode et de la précision. La dépose de la roue et du pare-boue est souvent nécessaire pour accéder aux composants. Le schéma ou la photo du cheminement de la courroie est une aide précieuse, surtout dans les systèmes complexes avec plusieurs poulies de renvoi ou galets enrouleurs. Le moment où l'on détend le galet tendeur pour retirer la courroie, puis pour installer la nouvelle, est critique. Il faut s'assurer que la nouvelle courroie est correctement positionnée sur toutes les poulies avant de relâcher le tendeur. Une erreur à ce stade peut signifier devoir tout recommencer.
La vérification finale en actionnant le moteur est une étape indispensable. Elle permet de confirmer que le travail a été bien fait et que le système fonctionne sans bruit ni vibration anormale. Si un bruit persiste, il faut réexaminer la tension, le positionnement de la courroie, ou vérifier l'état des autres poulies et galets qui pourraient être la source du problème. Savoir que "une mauvaise tension de la courroie peut endommager votre moteur" renforce l'importance de cette vérification finale et de la précision lors du montage.
