La production de boissons fermentées telles que la bière, le cidre ou le vin repose sur un équipement de qualité, et la cuve de fermentation joue un rôle central dans ce processus. Parmi les options disponibles, la cuve de fermentation cylindro-conique (CCT, CCF, fermenteur cylindroconique) de 1 m³ (1000 litres utilisables) représente une solution privilégiée pour de nombreux producteurs, qu'ils soient amateurs éclairés ou professionnels. Cet article explore en détail les caractéristiques, les options et les avantages de ces cuves, en mettant l'accent sur leur conception, leurs matériaux, leur qualité et leur fonctionnalité, afin de guider le choix vers l'équipement le plus adapté.
Conception et Volume : L'Équilibre entre Utilisation et Capacité Totale
La cuve de fermentation cylindro-conique de 1 m³ se distingue par son design fonctionnel, conçu pour optimiser les processus de fermentation et de maturation. Avec un volume utile de 1000 litres, elle offre une capacité de travail substantielle, tout en disposant d'un volume total de 1200 litres. Cette différence de 200 litres est cruciale ; elle permet de laisser un espace suffisant en tête du réservoir, communément appelé "espace de tête", qui est essentiel pour gérer l'effervescence générée pendant la fermentation. Cet espace supplémentaire prévient les débordements et assure une fermentation plus contrôlée, minimisant ainsi les risques de contamination ou de perte de produit.

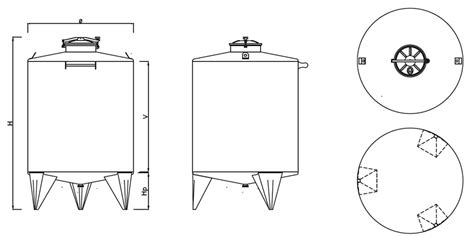

Les dimensions de ces cuves peuvent varier, offrant ainsi une flexibilité appréciable pour s'adapter aux contraintes d'espace spécifiques de chaque atelier de production. Le rapport entre la hauteur et le diamètre du réservoir est un facteur clé dans l'efficacité des processus de fermentation et de maturation. Une conception où la hauteur est supérieure au diamètre est généralement considérée comme plus favorable, favorisant une meilleure sédimentation des levures et une clarification plus aisée du moût.
En outre, le client a la possibilité de choisir entre des cuves de fermentation sous pression et sans pression. Cette distinction est fondamentale et dépend directement de l'application visée.
Cuve de Fermentation Sans Pression
La cuve de fermentation sans pression, désignée CCT-1000, est conçue pour des opérations où la gestion de la pression n'est pas un facteur critique. Sa surpression maximale disponible est de 0.5 bar. Bien qu'elle soit construite pour résister à une pression allant jusqu'à 4.4 bars et soit examinée pour cette capacité, elle n'est pas officiellement déclarée comme récipient sous pression et ne dispose pas d'un passeport de récipient sous pression. Ce type de cuve est idéal pour des fermentations primaires où une légère surpression suffit, ou pour des processus où la carbonatation se fait ultérieurement.
Cuve de Fermentation Sous Pression
À l'inverse, la cuve de fermentation sous pression CCT-1000 est spécifiquement conçue pour gérer des pressions plus élevées, avec une surpression maximale disponible de 3.0 bars. Cette capacité peut être augmentée jusqu'à 5.0 bars selon les exigences spécifiques du client. Un avantage majeur de ces cuves est qu'elles incluent le certificat pour les récipients sous pression, conformément à la directive européenne PED (2014/68/UE). Ce certificat est indispensable pour l'utilisation légale de ces équipements dans les pays européens, garantissant leur conformité aux normes de sécurité strictes. Le certificat PED n'est généralement pas inclus dans le prix de base du réservoir et doit être ajouté en tant qu'élément séparé pour les utilisateurs européens.
Matériaux et Qualité de Fabrication : La Clé de la Durabilité et de la Sécurité
Le choix des matériaux est primordial dans la fabrication de cuves destinées à la production alimentaire. Les cuves de fermentation sont généralement construites en acier inoxydable de qualité alimentaire, le plus couramment le DIN 1.4301 (AISI 304) ou, pour des applications plus exigeantes, le SUS316. Ces aciers inoxydables sont privilégiés pour leur résistance à la corrosion, leur durabilité et leur facilité de nettoyage, des qualités essentielles pour maintenir l'hygiène et prévenir la contamination.
La conformité aux réglementations européennes, notamment le Règlement du Parlement Européen et du Conseil N° CE 1935/2004, est une garantie que les matériaux utilisés ne libéreront pas de composants susceptibles de nuire à la santé humaine ou de modifier les caractéristiques organoleptiques des aliments.
Pour répondre aux divers besoins et budgets des producteurs, plusieurs classes de qualité sont proposées, chacune offrant un niveau différent de finition, de robustesse et de garantie :
TQ-TOP Qualité (TQ)
Cette classe représente le summum de la qualité offerte. La surface intérieure présente une rugosité garantie de Ra <0.5 µm, avec une finition brillante, assurant une excellente nettoyabilité et une résistance accrue aux bactéries. La surface extérieure est entièrement polie et unifiée. Tous les raccords et composants fonctionnels sont fabriqués en Europe ou aux États-Unis, garantissant fiabilité et sécurité. Cette qualité supérieure facilite une séparation optimale de la levure, particulièrement lors de processus de fermentation monophasée, et permet des économies significatives en termes de désinfection, d'eau et d'énergie, tout en minimisant les pertes de boisson et le temps de travail. Une garantie de trois ans est offerte pour les pièces principales en acier inoxydable et les raccords.
HQ - HIGH Quality (HQ)
La qualité HQ garantit une fabrication de haute qualité pour toutes les pièces, les joints soudés et les surfaces. La rugosité de surface intérieure est garantie à Ra <0.5 µm (finition brillante), et la surface extérieure est broyée et unifiée. Comme pour la qualité TQ, les raccords et composants proviennent d'Europe ou des États-Unis. Les avantages incluent une séparation parfaite de la levure, des économies de ressources (désinfection, eau, énergie), des pertes minimisées et une réduction des coûts de production. La garantie est également de trois ans pour les pièces principales en acier inoxydable et les raccords.
SQ - STANDARD Quality (SQ)
La qualité SQ propose une fabrication de standard, avec des joints soudés et des surfaces de qualité standard. Les raccords et composants sont achetés auprès de fournisseurs agréés d'Europe ou des États-Unis, et tous les joints critiques sont inspectés. La surface intérieure a une rugosité garantie de Ra <0.8 µm, avec la partie conique polie à Ra <0.5 µm. Les réservoirs de cette classe de qualité sont conformes aux réglementations européennes pour les appareils à pression et les installations agroalimentaires. Une garantie de deux ans est accordée pour les pièces principales en acier inoxydable et les raccords.
LQ - BASSE Qualité (LQ)
Cette classe de qualité inférieure utilise des pièces dont la provenance est majoritairement asiatique. Les surfaces intérieures et extérieures ne sont pas unifiées, et la qualité ainsi que l'homogénéité de surface ne sont pas garanties à l'intérieur des conteneurs. La garantie est d'un an pour les pièces principales et les raccords. Bien que proposée pour réduire les coûts d'investissement initiaux, cette option entraîne des coûts de production de boissons plus élevés à long terme en raison d'une période d'assainissement plus longue, d'une consommation accrue de solutions d'assainissement, d'énergie, de main-d'œuvre et d'eau, ainsi que des pertes de boisson plus importantes. Il est important de noter que les équipements de classe LQ ne sont généralement pas conformes aux réglementations européennes pour les récipients sous pression et les installations de transformation alimentaire, et ne sont donc pas recommandés pour une utilisation professionnelle dans ces contextes.
Équipement et Fonctionnalités : Optimiser le Processus de Fermentation
Au-delà de la conception de base et de la qualité des matériaux, l'équipement et les fonctionnalités d'une cuve de fermentation jouent un rôle crucial dans son efficacité et sa facilité d'utilisation.
Isolation et Refroidissement
La plupart des cuves de fermentation cylindro-coniques sont conçues avec une isolation en mousse de polyuréthane (PUR) de haute qualité. Cette isolation est appliquée de manière professionnelle pour éviter la formation de ponts thermiques, d'espaces vides non isolés ou de déformations du réservoir. L'isolation est souvent complétée par une double enveloppe en acier inoxydable, équipée de duplicateurs de refroidissement à eau ou à glycol. Cette double paroi permet une régulation précise de la température, un élément indispensable pour maîtriser les différentes phases de la fermentation et de la maturation, et pour assurer la qualité finale de la boisson. La surface de refroidissement est calculée pour s'adapter au volume du réservoir, permettant un refroidissement rapide et efficace.
Circuit de refroidissement moteur
Raccords et Accessoires Standard

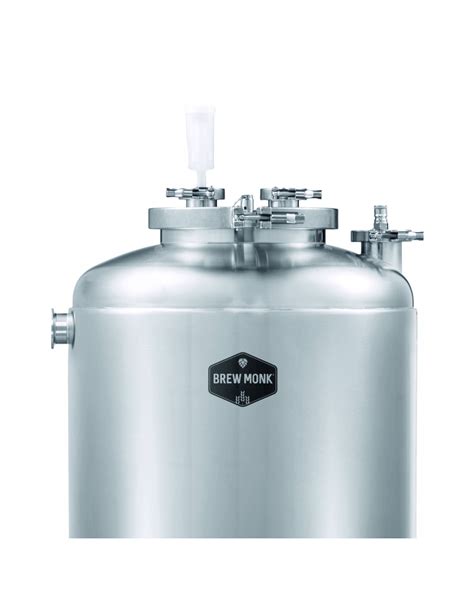

Les cuves de fermentation de qualité HQ et TQ sont équipées d'une gamme d'accessoires conçus pour faciliter les opérations :
- Vanne d'échantillonnage sanitaire : Permet de prélever des échantillons de liquide sans compromettre la stérilité du réservoir.
- Puits thermométrique PT100 avec capteur : Pour une mesure précise de la température à l'intérieur du réservoir.
- Bras de prélèvement rotatif sur le fond conique : Facilite le drainage des levures ou des sédiments sans perdre de produit.
- Boule de pulvérisation CIP (Clean-In-Place) à 360° : Assure un nettoyage et une désinfection efficaces de toutes les surfaces intérieures.
- Indicateurs de niveau de remplissage : Pour un contrôle visuel du contenu.
- Robinet d'échantillonnage amovible et assainissable : Un autre point d'accès pour l'échantillonnage et le nettoyage.
- Soupape de pression réglable avec manomètre : Essentielle pour contrôler et maintenir la pression interne du réservoir.
- Soupape de sécurité : Un dispositif de sécurité indispensable pour prévenir les surpressions dangereuses.
- Pieds robustes avec boulons réglables : Pour assurer la stabilité du réservoir et permettre un ajustement de sa mise à niveau.
- Barre de levage sur le bord supérieur : Facilite la manipulation et le transport du réservoir.
Options Supplémentaires
Pour une personnalisation accrue, plusieurs options peuvent être ajoutées :
- Affichage de la jauge de température : Un indicateur de température externe pour une lecture plus facile.
- Tuyau de soufflage séparé et CIP : Pour des fonctions de nettoyage et de purge dédiées.
- Pierre de carbonatation pour le CO2 : Permet d'injecter du CO2 pour la carbonatation forcée.
- Affichage du niveau de liquide sur la paroi latérale : Une alternative ou un complément à l'indicateur de niveau interne.
- Appareils de bondage / vanne de décharge : Pour une gestion plus fine des sorties de produit.
- Port pour l'ajout de houblon à sec (4/6 pouces) : Facilite l'ajout de houblon pendant la fermentation ou la maturation.
Le Processus de Fermentation : De la Cuve de Brassage au Réservoir Final
Le moût de bière, fraîchement issu du processus de brassage à chaud, est pompé dans la cuve de fermentation cylindro-conique. C'est là que commence la magie de la fermentation principale, qui peut s'opérer sous une légère surpression ou sans pression. Une fois cette phase terminée, la levure sédimentaire est séparée. Les fabricants de bière ajustent ensuite la pression dans le réservoir à l'aide de la soupape de pression réglable. La bière entame alors sa phase de maturation, où elle mûrit à une surpression plus élevée et à basse température.
La conception conique du fond de la cuve est particulièrement avantageuse pour ce processus. Elle facilite la sédimentation des levures utilisées, permettant une séparation aisée du produit fini. Ce système de vidange de produit pur, réglable, permet de séparer la levure du produit (bière, cidre, vin, etc.) sans perte de résidus de produit, optimisant ainsi le rendement.
Le choix du bon fermenteur est donc une décision capitale. Contrairement aux fûts en plastique ou aux seaux de fermentation, les cuves en inox offrent une herméticité totale à l'oxygène, bloquent la lumière et sont plus faciles à nettoyer et à désinfecter. Leur capacité à réguler la température est également supérieure, l'acier inoxydable étant plus adapté aux variations thermiques.
Pour des raisons d'efficacité et de qualité, il est conseillé de remplir une cuve de fermentation entre les deux tiers et les quatre cinquièmes de son volume total. Cela assure un espace de tête suffisant pour les réactions de fermentation et prévient les débordements.
Normes et Réglementations : Assurer la Conformité et la Sécurité
La fabrication des cuves de fermentation, en particulier celles destinées à un usage professionnel et à la vente dans l'Union Européenne, est soumise à des normes strictes. Les fabricants conçoivent, fabriquent, soumettent, montent et contrôlent tous les navires (à l'exception des navires sans pression) conformément aux normes et directives européennes strictes pour les récipients sous pression, notamment la Directive UE PED 2014/68/UE.
Un protocole relatif aux essais d'étanchéité et de pression, ainsi qu'une déclaration UE de conformité, sont délivrés à tous les réservoirs sous pression. Sur demande, l'équipement sous pression peut être produit selon les conditions et les normes de GOST-R ou des règles de certification GUM.
La rugosité de surface intérieure garantie est un aspect clé de ces normes. Pour la classe HQ, elle est de Ra <0.5 microns, et pour la classe SQ, elle est de Ra <0.8 microns (sauf pour les très petits réservoirs et les soudures terminales sur les réservoirs de taille moyenne). Cette rugosité limitée est prescrite par la norme européenne pour les surfaces intérieures des réservoirs en contact avec des solutions alimentaires et sanitaires alcalines et acides. Elle est essentielle pour garantir un nettoyage et un assainissement approfondis, permettant d'atteindre la pureté et la stérilité requises dans la production alimentaire. Les fabricants effectuent des mesures répétées de toutes les surfaces internes à l'aide d'un rugosimètre spécial (TR-130) tout au long du processus de fabrication.
Conclusion
La cuve de fermentation sur palette de 1 m³ est un équipement sophistiqué et essentiel pour la production de boissons fermentées. Son design cylindro-conique, la qualité des matériaux utilisés (principalement l'acier inoxydable), la précision de sa fabrication et la variété de ses équipements et options en font un choix polyvalent et fiable. Que l'on opte pour une cuve sans pression pour des applications plus simples ou une cuve sous pression certifiée PED pour des processus plus exigeants, le choix de la qualité et des fonctionnalités appropriées est déterminant pour garantir la réussite des fermentations, la qualité du produit final, et la rentabilité de l'exploitation. La conformité aux normes européennes, la facilité de nettoyage et la durabilité sont autant de facteurs qui font de ces cuves un investissement judicieux pour tout producteur soucieux de l'excellence.
