Diagnostic et Réparation des Vérins Hydrauliques : Guide Complet pour Résoudre les Dysfonctionnements

Les vérins hydrauliques sont des dispositifs mécaniques essentiels qui permettent de soulever des charges lourdes sur de longues distances. Leur robustesse et leur efficacité les rendent populaires dans des secteurs variés, de la construction à l'automobile. Cependant, comme tout outil mécanique, ils peuvent rencontrer des problèmes qui compromettent leur bon fonctionnement. Une utilisation continue, des facteurs environnementaux ou un entretien inadéquat peuvent endommager les vérins hydrauliques, entraînant divers symptômes tels que l'incapacité à soulever un poids, des fuites d'huile, une restriction de mouvement des roues, ou un levier qui ne répond plus. Cet article se propose d'explorer en profondeur les causes de ces dysfonctionnements et d'offrir des solutions concrètes pour remettre vos vérins hydrauliques en état de marche.

Comprendre le Fonctionnement des Vérins Hydrauliques

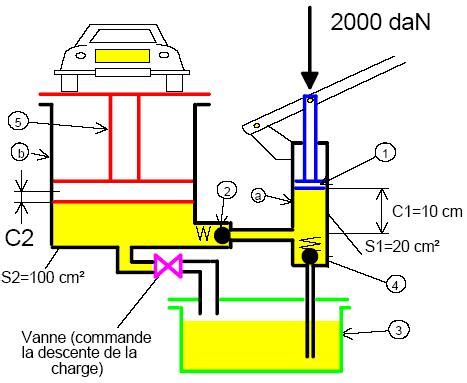

Avant de plonger dans les problèmes spécifiques, il est crucial de comprendre le principe de base d'un vérin hydraulique. Ces appareils exploitent la loi de Pascal, qui stipule que la pression appliquée à un fluide dans un système clos se transmet intégralement dans toutes les directions. Un vérin hydraulique typique se compose d'un réservoir d'huile hydraulique, d'une pompe, d'un piston, d'un cylindre et d'un levier de commande. Lorsque le levier est actionné, la pompe pousse l'huile sous pression dans le cylindre, faisant ainsi monter le piston et soulever la charge. L'huile est ensuite évacuée par une valve de décharge, permettant au piston de redescendre.

Les vérins hydrauliques sont disponibles sous différentes formes, incluant les crics rouleurs, les crics bouteilles, les crics à ciseaux, les crics de transmission, et les chèvres hydrauliques. Chaque type possède des caractéristiques spécifiques, mais les principes de fonctionnement et les causes potentielles de panne restent similaires.

Identification des Problèmes Courants et Leurs Causes

Les vérins hydrauliques présentent une variété de symptômes lorsqu'ils ne fonctionnent plus correctement. Identifier le symptôme est la première étape pour diagnostiquer la cause sous-jacente.

Le Cric Hydraulique Ne Peut Pas Soulever le Poids

L'incapacité du cric à soulever une charge est l'un des problèmes les plus fréquents. Plusieurs facteurs peuvent en être la cause :

• Surcharge : Chaque vérin hydraulique possède une capacité de levage spécifique. Dépasser cette limite peut entraîner un dysfonctionnement. Il est essentiel de vérifier la capacité nominale du cric et de s'assurer que la charge ne la dépasse pas. Une surcharge peut activer les soupapes de sécurité.
• Niveau d'huile insuffisant : Un manque d'huile hydraulique dans le réservoir est une raison courante pour laquelle le cric ne peut pas soulever. Cela peut être dû à une fuite, à une évaporation ou à un remplissage insuffisant lors de l'entretien.
• Présence d'air dans le circuit : L'air emprisonné dans le système hydraulique réduit l'efficacité de la pompe et empêche le vérin d'atteindre sa pleine capacité de levage. Des bulles d'air peuvent se former si le niveau d'huile est trop bas ou si le système n'a pas été correctement purgé.
• Rouille et manque de lubrification : La rouille entre les pièces métalliques augmente la friction et peut entraver le mouvement des composants. Le manque de lubrification aggrave ce problème, rendant le levage difficile. La rouille est souvent le résultat d'un stockage dans des environnements humides.
• Vannes mal fermées ou corps étrangers : Si les valves ne sont pas correctement fermées, l'huile sous pression peut s'échapper, empêchant le levage. La présence de corps étrangers dans les valves peut également bloquer leur bon fonctionnement.
• Joints usés ou endommagés : Des joints usés ou des joints toriques endommagés peuvent permettre à l'air ou à des particules étrangères d'entrer dans le système, ou à l'huile de fuir, compromettant ainsi la pression hydraulique.

Fuite d'Huile Hydraulique

Les fuites d'huile sont un signe clair que quelque chose ne va pas dans le système d'étanchéité.

• Joints/Joints toriques endommagés ou usés : C'est la cause la plus fréquente de fuite. Avec le temps et l'utilisation, les joints peuvent se détériorer, se fissurer ou s'user, laissant l'huile s'échapper à l'intérieur ou à l'extérieur du vérin.
• Raccords inappropriés ou desserrés : Des raccords qui ne sont pas correctement serrés ou qui ne sont pas du bon type peuvent créer des points de fuite.
• Pièces métalliques corrodées : La corrosion des surfaces métalliques peut créer des imperfections qui permettent à l'huile de s'infiltrer.
• Réservoir débordant : Un remplissage excessif du réservoir d'huile peut entraîner un débordement.

Restriction du Mouvement des Roues du Cric

Pour les crics mobiles, le bon fonctionnement des roues est essentiel à la maniabilité.

• Corrosion des pièces : Comme pour les autres composants métalliques, la corrosion des axes ou des roulements des roues peut restreindre leur mouvement.
• Manque de lubrification : L'absence de lubrification adéquate entre les pièces mobiles des roues augmente la friction et rend le déplacement du cric difficile. L'accumulation d'humidité et de poussière peut également gêner les roues.

Le Levier ne Lève Pas

Lorsque le levier de commande ne parvient pas à soulever la charge, cela indique généralement un problème au niveau de la transmission de la pression hydraulique.

• Vannes mal fermées : Si la valve de remontée n'est pas complètement fermée, l'huile sous pression s'échappera, empêchant le levage.
• Corps étrangers dans les vannes : Des débris ou des particules dans le mécanisme de la valve peuvent empêcher son bon fonctionnement.

Le Cric ne se Soulève Pas à la Hauteur Maximale

Si le vérin atteint une certaine hauteur mais ne peut pas atteindre sa course maximale, cela est souvent dû à la présence d'air dans le circuit hydraulique. Les bulles d'air comprimées réduisent l'efficacité du fluide et limitent l'extension complète du piston.

Solutions et Méthodes de Réparation

Une fois les problèmes identifiés, il est temps de passer aux solutions. Un entretien régulier est la clé pour prévenir la plupart de ces dysfonctionnements.

Entretien Préventif et Curatif

L'entretien régulier est essentiel pour prolonger la durée de vie de votre cric hydraulique et garantir votre sécurité.

• Nettoyage : Nettoyez régulièrement l'extérieur du cric pour éliminer la saleté, la poussière et les débris qui pourraient s'accumuler et affecter les pièces mobiles. Un nettoyage en profondeur peut impliquer de vider le liquide hydraulique, de rincer le système et de le purger.
• Inspection des fuites : Vérifiez périodiquement qu'il n'y a pas de fuites d'huile visibles. Inspectez les joints, les raccords et le corps du vérin.
• Vérification du niveau d'huile : Assurez-vous que le niveau d'huile dans le réservoir se situe entre les marques de niveau minimum et maximum. Si nécessaire, faites l'appoint avec le type d'huile recommandé par le fabricant.
• Vidange et remplacement de l'huile : Il est conseillé de vidanger et de remplacer l'huile hydraulique tous les ans ou selon les recommandations du fabricant. Utilisez uniquement le type d'huile spécifié pour éviter d'endommager les joints. Les substituts possibles incluent l'huile pour machine, l'ATF (fluide de transmission automatique) ou une huile moteur légère de viscosité 10W ou 20W, à condition qu'ils soient compatibles avec le système.
• Lubrification des roues et pièces mobiles : Appliquez une huile lubrifiante sur les roues et autres pièces mobiles pour réduire la friction et prévenir la corrosion.

Purger l'Air du Circuit Hydraulique

La purge de l'air est une étape cruciale pour résoudre les problèmes de levage incomplet ou de performance réduite.

1. Positionnez le cric : Placez le cric sur une surface plane et stable.
2. Ouvrez la valve : Tournez le robinet de mise à l'air libre (ou valve de décharge) dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
3. Actionnez le levier : Actionnez le levier de pompe de manière répétée, sans serrer complètement le piston, jusqu'à ce que vous sentiez une résistance accrue. Cela permet à la pompe de faire circuler l'huile et d'expulser l'air.
4. Fermez la valve : Une fois que de l'huile commence à sortir sans bulles d'air, fermez le robinet de mise à l'air libre en le tournant dans le sens des aiguilles d'une montre.
5. Testez le cric : Soulevez et abaissez le cric plusieurs fois pour vérifier que l'air a été correctement purgé et que le fonctionnement est normal. Répétez le processus si nécessaire.

Réparation des Fuites d'Huile

• Remplacement des joints et joints toriques : Si une fuite est détectée, la première étape consiste à identifier la zone de fuite. La plupart du temps, il s'agit de joints ou de joints toriques usés. Commandez un kit de reconstruction de vérin hydraulique adapté à votre modèle et remplacez les joints endommagés. Assurez-vous que les nouveaux joints sont compatibles avec l'huile hydraulique utilisée.
• Serrage des raccords : Vérifiez que tous les raccords sont correctement serrés.
• Traitement de la corrosion : Si des pièces métalliques sont corrodées, nettoyez la rouille avec une brosse métallique et appliquez un produit antirouille. Si la corrosion est sévère, un remplacement de la pièce peut être nécessaire.

Dépannage Spécifique

• Le levier ne lève pas : Vérifiez que les valves sont bien fermées. Si des corps étrangers sont suspectés, un nettoyage des valves peut être nécessaire.
• Roues du cric bloquées : Nettoyez les roues et les axes de toute saleté ou rouille. Appliquez une huile lubrifiante pour faciliter le mouvement. Si les pièces sont trop corrodées, un remplacement peut être envisagé.
• Le cric ne descend pas : Assurez-vous que la valve de décharge est complètement ouverte et qu'il n'y a pas d'obstruction mécanique qui l'empêche de fonctionner. Vérifiez également qu'il n'y a pas de corps étrangers bloquant le mouvement du piston.
• Tige de piston qui ne s'étend pas ou s'étend lentement : Cela peut être dû à des pièces internes endommagées, à une surcharge, à une entrée d'air ou à un blocage du circuit d'huile. Suivez les étapes de purge d'air et d'inspection des pièces internes.

Inspection Détaillée des Composants

Pour une réparation approfondie, le démontage du vérin hydraulique peut être nécessaire. Cette opération requiert patience et attention.

1. Démontage : Avant de démonter, positionnez le piston en position haute à l'aide de la pression hydraulique, puis arrêtez le dispositif. Marquez la position des pièces principales (cylindre, piston, manchon de guidage) pour faciliter le remontage. Démontez les tuyaux, les connecteurs et les boulons de montage en faisant attention de ne pas endommager les filetages ou la tige du piston. La séquence de démontage varie selon le modèle, mais implique généralement le desserrage du couvercle d'extrémité, puis le retrait de la tige de piston, du piston et du cylindre.

2. Inspection des pièces :

   • Surface intérieure du cylindre : Des rayures longitudinales profondes nécessitent un meulage ou le remplacement du cylindre. Les petites cicatrices ponctuelles sont généralement acceptables.

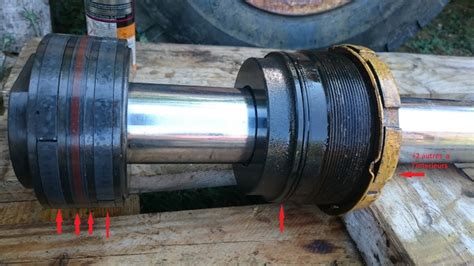

   • Surface de glissement de la tige de piston : Les rayures longitudinales sur la tige de piston plaquée de chrome dur peuvent causer des fuites. Si le placage est décollé, un re-chromage peut être nécessaire. Sinon, un meulage et un polissage sont appliqués, similaires à ceux du cylindre.
   • Étanchéité (joints de piston) : Inspectez la lèvre du joint et la surface de frottement. Les rayures légères ou l'usure modérée nécessitent le remplacement du joint.
   • Surface intérieure du manchon de guidage : Une usure inégale de plus de 0,2 à 0,3 mm justifie le remplacement du manchon.
   • Surface du piston : Les légères égratignures sont tolérables, mais des cicatrices de 0,2 à 0,3 mm de profondeur nécessitent le remplacement du piston. Vérifiez également l'absence de fissures causées par des chocs ou une pression interne excessive, ainsi que l'état de la rainure d'étanchéité.
   • Autres pièces : Inspectez le couvercle d'extrémité, les boucles d'oreilles, les arbres, les filetages et les soudures pour détecter toute fissure ou déformation.

3. Remontage : Remontez les pièces dans l'ordre inverse du démontage, en veillant à ce que tous les joints soient correctement positionnés et que toutes les connexions soient bien serrées.

Problèmes Spécifiques et Leurs Solutions

• Vérin hydraulique bloqué : Un piston bloqué peut être dû à une utilisation prolongée ou à un mauvais fonctionnement. Taper doucement sur la tige du piston avec un marteau peut aider. Si le problème persiste, une vérification de l'usure du piston et de la paroi du cylindre, ainsi qu'un nettoyage des impuretés, sont nécessaires.
• Pression insuffisante du vérin hydraulique : Cela peut résulter d'une panne de la pompe à huile. Vérifiez le fonctionnement de la pompe et réparez-la ou remplacez-la si nécessaire. Dans certains systèmes, une pression insuffisante peut être liée à une pression d'azote incorrecte dans le cylindre ; dans ce cas, ajustez la pression d'azote selon les spécifications.

Utilisation Horizontale des Vérins Hydrauliques

Certains vérins hydrauliques, notamment les crics bouteilles avec pompe intégrée, ne fonctionnent pas correctement en position horizontale. Cela est dû à la conception du réservoir d'huile et à la position de la crépine d'aspiration de la pompe. En position horizontale, le niveau d'huile peut descendre en dessous de la crépine, désamorçant ainsi la pompe. Pour résoudre ce problème, il est généralement recommandé de placer la pompe en position basse (vers 6 heures) et le réservoir en position haute. Des modifications spécifiques peuvent être apportées à certains vérins pour leur permettre de fonctionner dans d'autres orientations, souvent expliquées dans des guides spécialisés pour la construction de presses d'atelier.

Conseils d'Entretien pour une Durabilité Maximale

Pour assurer la longévité et la fiabilité de votre cric hydraulique, adoptez ces bonnes pratiques d'entretien :

• Stockage approprié : Rangez votre cric dans un endroit sec et à l'abri de l'humidité pour prévenir la rouille.
• Utilisation dans les limites spécifiées : Ne surchargez jamais le cric. Respectez toujours sa capacité de levage maximale.
• Manipulation douce : Évitez les chocs et les chutes qui pourraient endommager les composants internes.
• Inspection régulière : Prenez l'habitude d'inspecter visuellement votre cric avant chaque utilisation.
• Utilisation de l'huile recommandée : N'utilisez que le type d'huile hydraulique spécifié par le fabricant pour éviter d'endommager les joints et de compromettre les performances.

En suivant ces conseils et en intervenant rapidement en cas de dysfonctionnement, vous pouvez maintenir votre cric hydraulique en parfait état de fonctionnement pour de nombreuses années, assurant ainsi votre sécurité et votre efficacité lors de vos travaux. Si malgré ces conseils, vous rencontrez des difficultés que vous ne parvenez pas à résoudre, n'hésitez pas à contacter un professionnel ou le fabricant de votre équipement.
