Vous souhaitez contrôler un ou plusieurs luminaires via différents points de votre maison ? Découvrez tout sur l'interrupteur va-et-vient qui vous évitera… bien des allers-retours !
L’interrupteur "va-et-vient" est un type de commutateur qui permet de mettre sous tension un ou plusieurs spots d’éclairage, à plusieurs endroits différents.
Concrètement, il vous aide à allumer et éteindre une ou plusieurs lampes à partir de zones distinctes de votre habitation.
Le va-et-vient est utilisé lorsque l’on souhaite pouvoir allumer ou éteindre un éclairage depuis deux points distincts.
Le principe est que deux interrupteurs sont reliés entre eux par deux fils appelés navettes.
À l’intérieur de chaque interrupteur, un mécanisme bascule la connexion entre ces navettes.
La permutation d’un contactoriente la tension vers 2 bornes, l'une des deux étant toujours sous ou hors tension.
Le déclencher permet d’ouvrir ou de fermer tout le circuit et donc d’allumer ou éteindre tous les éclairages concernés.
Qu’est-ce qu’un va-et-vient et comment ça marche ?
Le terme « va-et-vient » ne concerne pas le commutateur en lui-même, mais plutôt le montage électrique qui permet de modifier l’état électrique d’une lampe à partir d’un autre commutateur.

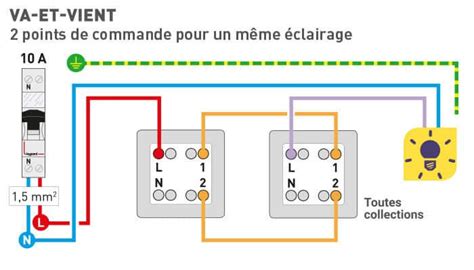

Le schéma de branchement peut sembler complexe au premier abord, mais chaque ligne correspond à une fonction bien définie.
Pour ce montage, deux navettes relient les deux interrupteurs va-et-vient entre eux.
Si les deux interrupteurs sont coordonnés, le circuit est fermé et la lumière s’allume.
Le neutre et la terre restent connectés au tableau électrique et au luminaire.
Comment faire un va-et-vient en électricité ?
Le branchement d'un interrupteur simple n'a pas de secret pour vous ? Vous devriez donc parfaitement vous y retrouver pour le branchement d'un va-et-vient !
En règle générale, un système de va-et-vient requiert 3 fils : le fil de phase qui relie le tableau électrique au premier interrupteur ; le fil de retour de lampe qui relie le deuxième interrupteur au point lumineux ; le fil de neutre qui relie la lampe au circuit de va-et-vient.
Des fils navettes relient également les deux interrupteurs va-et-vient.
Il existe deux façons de procéder: soit en pose "apparente" ("en saillie") ou de façon "encastrée" dans la paroi.
Pour la méthode externe, les conducteurs sont généralement installés dans une moulure.
Dans le cas contraire, les gaines électriques sont scellées dans le mur.
Deux boîtes d'encastrement et divers outils suffisent pour réaliser ce câblage.
Pour le câblage va-et-vient réalisé ici, l’intervention suppose que le schéma électrique de votre logement soit modifiable ou déjà doté de boîtes d'encastrement.
Voici comment procéder pour ce câblage : l'intervention sur circuit, pour le câblage va-et-vient réalisé ici, suppose que le schéma électrique de votre logement soit modifiable ou déjà doté de boîtes d'encastrement.
Ce dont vous aurez besoin : deux boîtes d'encastrement, un poste (profondeur : 40 mm), des fils électriques (section 1,5 mm²), une pince coupante, une pince à dénuder, un tournevis plat, et des vis.
Durée estimée : 45 min. (Niveau intermédiaire)
Pour la sécurité, il est nécessaire de couper l’alimentation générale au tableau et de tester l’absence de tension avant manipulation.
1. Définissez l'emplacement de votre installation ; 2. Branchez le premier interrupteur ; 3. Branchez le second interrupteur ; 4. Testez l’installation.
Pour cette étape, assurez-vous qu'un fil d'alimentation arrive dans votre boîte d'encastrement et que deux autres fils en repartent pour alimenter le deuxième commutateur.
Connectez le fil de phase sur la borne "L", et les fils de navette sur les bornes "1" et "2".
Montez l'interrupteur dans la boîte d'encastrement et clipsez la plaque de finition du premier interrupteur de votre système va-et-vient.
Pour le second interrupteur, les deux navettes arrivent dans la boîte et un fil de phase coupée repart pour alimenter l’ampoule, avec le retour via le fil neutre bleu.
N’oubliez pas de connecter le fil de terre à votre luminaire si nécessaire.
Testez l’installation en réarmant le disjoncteur et en actionnant les va-et-vient : si l’ampoule s’allume avec l’un et s’éteint avec l’autre, le montage fonctionne.
Éléments et variantes du va-et-vient
Il existe des va-et-vients sans fil faciles à poser, dont le câblage est identique à un interrupteur classique et qui fonctionnent avec des micro-émetteurs sans fil ou avec domotique.
Un interrupteur simple peut être utilisé comme va-et-vient si l’on souhaite standardiser les interrupteurs, ou préparer une future installation va-et-vient.

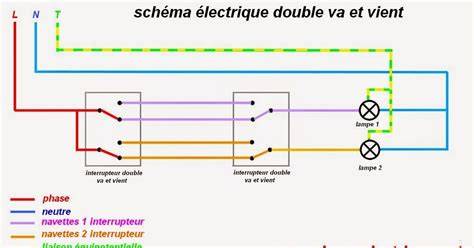

Le double va-et-vient permet de commander deux points lumineux distincts depuis une même position via un interrupteur double allumage, associé à un second interrupteur offrant la même fonction.
Pour réaliser un double va-et-vient, il faut relier le fil de phase rouge sur la borne L du premier interrupteur, brancher un fil de phase supplémentaire entre les deux bornes L des deux interrupteurs, connecter chaque bouton du second interrupteur à chaque point lumineux via les fils de retour, et relier les navettes entre les interrupteurs.
Il est recommandé de faire appel à un professionnel pour assurer la sécurité et la conformité des branchements.
Bonnes pratiques et sécurité
La sécurité est primordiale : couper l’alimentation, vérifier l’absence de tension, bien identifier la phase, le neutre et la terre, et serrer correctement les bornes.
Le respect des normes NFC 15-100 est indispensable pour les installations domestiques.

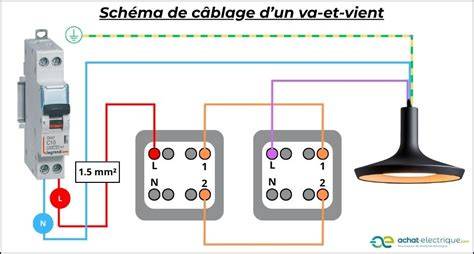

Branchement d’un interrupteur va-et-vient
Points pratiques et choix matériels
Un large choix d'interrupteurs est disponible : va-et-vient, interrupteurs standard, boutons poussoirs, prises encastrables.
L’encastrement est aujourd’hui le choix le plus courant dans les installations modernes pour son aspect esthétique et sa flexibilité future.
Brancher un va-et-vient permet de profiter d’un système d’allumage des luminaires très pratique et adapté aux grandes surfaces ou aux passages entre pièces.
La pose en saillie ou en encastré peut être choisie selon l’esthétique et les contraintes techniques, et des solutions sans fil existent pour limiter les travaux.
Deux points de commandes pour un seul circuit nécessitent des navettes et une coordination rigoureuse des connexions.
Le tableau électrique doit être protégé par un disjoncteur adapté, et les normes de sécurité doivent être respectées pour prévenir tout risque électrique.
Une question fréquente concerne la différence entre bouton poussoir et interrupteur va-et-vient : le bouton poussoir est un contact non maintenu, tandis que l’interrupteur va-et-vient est maintenu et permet de commander un même point lumineux depuis deux endroits.
- Couper l’alimentation et sécuriser le chantier.
- Repérer les fils et déterminer la phase, les navettes et le retour lampe.
- Brancher les interrupteurs selon les schémas et fixer les mécanismes.
- Tester le système et vérifier la stabilité des connexions.
