Le choix et l'implémentation correcte d'un vérin sont cruciaux pour assurer l'efficacité, la fiabilité et la longévité des systèmes d'automatisation. Qu'il s'agisse de pousser, tirer, ou de positionner avec précision, le vérin reste une solution fondamentale dans de nombreux procédés industriels. Cependant, une mauvaise sélection ou un montage inadéquat peuvent entraîner des défaillances prématurées, des arrêts de production coûteux et une performance compromise. Ce guide explore en profondeur les considérations essentielles pour l'implémentation des vérins, en mettant un accent particulier sur les vérins à tourillon, une solution souvent sous-estimée mais extrêmement efficace pour les applications angulaires et les environnements complexes.
Comprendre les Besoins Fondamentaux : Dimensionnement et Sélection Initiale
Avant de plonger dans les spécificités des différents types de vérins, il est impératif de bien définir les exigences de l'application. Les dimensions de la partie mobile, notamment sa longueur et sa largeur, ainsi que le poids total à soulever, sont des paramètres primordiaux. Ces éléments influencent directement le choix du diamètre de la tige du vérin et le type d'embout nécessaire pour une connexion sécurisée et efficace.
Dans le cadre d'une étude de cas spécifique, considérons les paramètres suivants : une longueur de bras de mouvement (LH) de 1500 mm, une hauteur de référence (RH) de 950 mm, un poids à soulever de 30 kg, un angle d'ouverture maximal souhaité de 90°, une épaisseur (Ep) de 10 mm, et l'utilisation de deux vérins à gaz. La course nécessaire pour le mouvement peut être estimée. Si l'on divise la hauteur de référence par trois, on obtient une course approximative de 316 mm. Il est cependant essentiel de se référer au catalogue du fabricant pour sélectionner la course la plus proche disponible, car les courses standardisées sont souvent pré-définies.
Sur le cadre de montage, la dimension Y1, représentant la distance entre le point de pivot et le point de fixation du vérin, devra être inférieure à la course calculée pour permettre un mouvement complet. La dimension X1, quant à elle, est cruciale car elle détermine l'angle de départ du vérin par rapport à son point de fixation. Un X1 adéquat fournira au vérin l'angle nécessaire au bras de levier pour amorcer le mouvement de manière fluide et efficace.
Éviter de sous-dimensionner, de sur-dimensionner ou de choisir tout simplement une solution erronée est un objectif majeur. Un sous-dimensionnement peut entraîner une surcharge et une usure prématurée, tandis qu'un sur-dimensionnement peut engendrer des coûts inutiles et une consommation d'énergie excessive.
Vérins Électriques vs. Hydrauliques : Un Choix Stratégique
Le livre blanc dresse un panorama complet des points forts et des points faibles des vérins électriques et hydrauliques pour vous guider dans votre choix. Bien que le vérin reste aujourd'hui la solution la plus simple pour pousser et tirer des charges, la technologie a évolué, offrant des alternatives performantes.
Les vérins électriques, par exemple, sont souvent privilégiés pour leur précision, leur facilité de contrôle et leur propreté. Ils ne nécessitent pas de fluide hydraulique, éliminant ainsi les risques de fuites et les problèmes environnementaux associés. Leur intégration dans les systèmes de contrôle automatisés est généralement plus aisée.
Les vérins hydrauliques, quant à eux, excellent dans les applications nécessitant une force très élevée et un contrôle de la vitesse précis, même sous charge. Ils sont robustes et fiables dans des environnements difficiles, mais demandent une infrastructure plus complexe avec des pompes, des réservoirs et des tuyauteries.
Le choix entre ces deux technologies dépendra fortement des contraintes de l'application : la force requise, la vitesse de déplacement, la précision nécessaire, l'environnement de travail, et les considérations budgétaires.
🔥 TOP 3 : Meilleur Vérin Hydraulique 2024
Les Vérins à Tourillon : Une Solution pour les Mouvements Angulaires Complexes

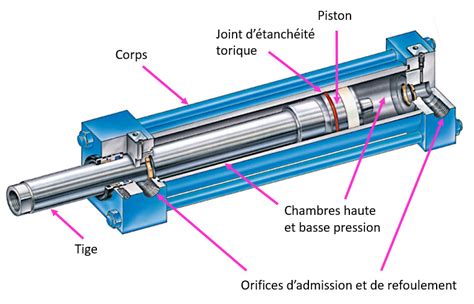

Les vérins à tourillon représentent une catégorie spécialisée de vérins pneumatiques qui offrent une flexibilité remarquable pour les applications impliquant des mouvements angulaires. Contrairement aux vérins traditionnels qui opèrent principalement sur un axe linéaire, les vérins à tourillon sont conçus avec des pivots montés perpendiculairement à l'axe du cylindre. Cette conception permet un mouvement de rotation, s'adaptant ainsi aux déplacements angulaires.
Principe de Fonctionnement et Avantages Clés
Le système de montage à tourillon se compose d'axes de pivotement ou d'arbres positionnés stratégiquement, généralement au centre du corps du vérin, au point d'équilibre. Cette disposition permet au vérin de pivoter pendant son opération, offrant plusieurs avantages significatifs :
- Adaptabilité aux Mouvements Angulaires : Les montages à tourillon sont idéaux lorsque votre application implique un mouvement angulaire, qu'il s'agisse d'un basculement, d'une rotation ou d'un positionnement angulaire. Ils transforment les applications angulaires difficiles en systèmes d'automatisation fiables et efficaces.
- Gestion du Désalignement : Ils s'adaptent aux tolérances du système et à la dilatation thermique, des facteurs qui poseraient des problèmes majeurs avec les styles de montage fixes. Le désalignement potentiel entre l'axe du vérin et la trajectoire de la charge est géré efficacement, réduisant les contraintes.
- Réduction des Contraintes Latérales : L'action de pivotement élimine les contraintes de charge latérale qui surviennent lorsque l'axe du vérin et la trajectoire de la charge ne sont pas parfaitement alignés. Ces charges latérales sont une cause fréquente de défaillance prématurée des vérins conventionnels.
- Meilleure Répartition de la Charge : Les vérins à tourillon, grâce à leurs pivots, permettent une meilleure répartition de la charge sur les roulements, contribuant à une durée de vie prolongée.
- Flexibilité de Montage : Ils offrent des options de montage flexibles qui s'adaptent au désalignement du système tout en maintenant un contrôle précis.
Cas d'Usage et Illustrations Concrètes
Pensez aux montages à tourillon lorsque votre système implique des machines rotatives, des mécanismes basculants ou toute autre application où l'axe du vérin change d'angle en cours de fonctionnement.
L'aciérie de Michael, en Pennsylvanie, en est un exemple probant. Elle connaissait des pannes mensuelles de vérins dues au grippage de son système de positionnement des matériaux. L'adoption de supports à tourillon a complètement éliminé ces problèmes de grippage, améliorant significativement la fiabilité de leur production.
De même, Lisa, ingénieur des procédés dans une usine d'emballage alimentaire du Wisconsin, a constaté une amélioration de l'efficacité de sa ligne de 15% après avoir installé des vérins à tourillon sur ses systèmes de positionnement des produits. Cela a permis d'éliminer les problèmes de blocage qui affectaient l'ancienne conception à montage fixe.
Considérations de Conception et de Sélection pour les Vérins à Tourillon
La sélection et l'implémentation réussies des vérins à tourillon nécessitent une analyse approfondie de plusieurs facteurs de conception :
- Calcul des Charges : Il est essentiel de calculer les charges statiques et dynamiques, y compris les charges de moment créées par un montage décalé ou des forces angulaires. Comprendre les différences fondamentales entre les charges radiales et les charges de poussée est crucial pour la sélection des roulements appropriés.
- Exigences de Mouvement Angulaire : Déterminez le déplacement angulaire maximal requis, la fréquence de rotation et si le mouvement est continu ou intermittent. Les vérins à tourillon standard permettent généralement un mouvement angulaire de ±45 degrés par rapport à la position centrale. Cependant, des conceptions spécialisées peuvent offrir une rotation continue de 360 degrés pour des applications spécifiques.
- Sélection des Roulements : Choisissez les types de roulements appropriés en fonction de la capacité de charge, de la plage angulaire et des conditions environnementales. Les roulements à billes de haute qualité intégrés dans les supports de tourillons gèrent à la fois les charges radiales et de poussée, tout en permettant une rotation en douceur.
- Conditions Environnementales : Tenez compte des températures extrêmes, des niveaux de contamination et des conditions corrosives lors de la sélection des spécifications des vérins à tourillon.
- Espace et Accès pour la Maintenance : Les montages à tourillon nécessitent un espace suffisant pour permettre les mouvements angulaires et un accès aisé pour la maintenance. La conception des installations doit permettre l'accès pour la lubrification des roulements, le remplacement des joints et l'inspection régulière.
Maintenance et Durabilité
La durabilité des vérins à tourillon dépend en grande partie d'une maintenance adéquate. Les paliers pivotants nécessitent généralement une lubrification annuelle dans les applications standard. Dans les environnements difficiles, un entretien plus fréquent peut être nécessaire. L'utilisation de roulements étanches peut minimiser les besoins de maintenance tout en assurant un fonctionnement fiable.
Il est important de noter que les montages à tourillon peuvent fonctionner à grande vitesse s'ils sont correctement conçus et entretenus. Les roulements de pivot doivent être adaptés aux charges dynamiques et aux vitesses impliquées pour garantir la performance et la longévité.
Outils de Conception et Support Technique
Pour simplifier le processus de conception et d'implémentation, de nombreux fabricants proposent des outils de conception avancés. L'utilisation de catalogues CAO et d'intégrations spécifiques permet de concevoir indépendamment du système CAO utilisé, accélérant ainsi le processus.

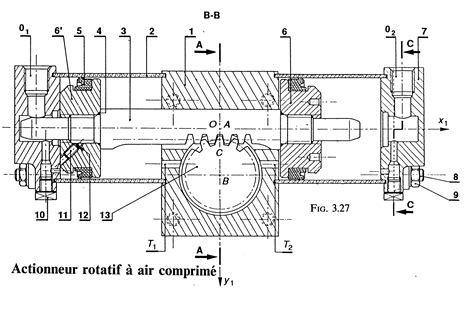

De plus, des ressources telles que des guides complets sur les principes de fonctionnement des actionneurs pneumatiques, des explications techniques approfondies sur les charges de moment, et des informations sur les différents types de roulements pivotants et leurs cas d'utilisation spécifiques sont disponibles pour aider les ingénieurs.
SMC France, par exemple, offre un soutien dans le processus de conception, proposant des vérins ISO, compacts et guidés adaptables aux besoins spécifiques. Ils fournissent également tous les symboles nécessaires pour concevoir un circuit pneumatique au format .dxp, permettant de concevoir rapidement et facilement des schémas pneumatiques et électriques optimisés.
Un montage incorrect des vérins, qu'il s'agisse de vérins à tourillon ou d'autres types, entraîne inévitablement des défaillances prématurées, des problèmes de désalignement et des arrêts de production coûteux. Une compréhension approfondie des principes de fonctionnement, des contraintes de l'application et des spécificités de chaque type de vérin est donc primordiale.
En appliquant les principes de conception appropriés et en tenant compte des spécificités de chaque application, les vérins à tourillon peuvent transformer des défis de mouvement angulaire en systèmes d'automatisation robustes et performants, assurant un fonctionnement sans faille pendant de nombreuses années. L'identification des émissions de CO₂ liées à l'air comprimé et à l'énergie électrique, ainsi que l'estimation des coûts des fuites d'air, sont également des considérations importantes pour une conception durable et économique.
Il est également à noter que les vérins à tourillon offrent une flexibilité angulaire et une répartition de la charge supérieures à celles des montages à chape traditionnels. Oui, les vérins à tourillon correctement conçus supportent des charges équivalentes à celles des vérins à montage fixe, démontrant leur robustesse malgré leur capacité de mouvement angulaire. L'objectif est d'être efficace et d'introduire de la douceur dans votre procédé, garantissant ainsi l'efficacité de votre équipement et sa meilleure performance.
