Les Diagrammes de Fabrication Alimentaire : Pilier de la Sécurité Sanitaire et de l'Efficacité Opérationnelle

Dans le paysage complexe de la production alimentaire, qu'il s'agisse de restauration collective, de traiteur ou de l'industrie agroalimentaire, la garantie de la sécurité sanitaire des produits est une priorité absolue. Au cœur des stratégies de maîtrise des risques se trouvent les diagrammes de fabrication alimentaire. Ces outils visuels et méthodologiques sont essentiels pour décomposer chaque étape d'un processus, identifier les dangers potentiels et mettre en place des mesures de contrôle efficaces. Ils constituent un élément fondamental du Plan de Maîtrise Sanitaire (PMS) et sont souvent requis lors des inspections par les autorités sanitaires. Cet article explore en profondeur la nature, l'importance et la construction des diagrammes de fabrication, en s'appuyant sur les principes de l'analyse des dangers et des points critiques pour leur maîtrise (HACCP).

Qu'est-ce qu'un Diagramme de Fabrication Alimentaire ?

Un diagramme de fabrication alimentaire, également appelé diagramme de flux, est un schéma détaillé qui représente visuellement chaque phase d'un processus de production, depuis la réception des matières premières jusqu'à l'obtention du produit fini, prêt à être consommé ou distribué. Il est conçu pour détailler chaque phase du processus de fabrication d’un produit alimentaire. Chaque étape, depuis la réception des matières premières jusqu’au produit final, est soigneusement tracée pour permettre une analyse approfondie à chaque niveau. C’est exactement ce qu’est un diagramme de fabrication : un schéma simple qui liste chaque étape.

Ce document est bien plus qu'une simple liste d'opérations ; il sert de base à l'analyse des dangers potentiels et à l'identification des points critiques pour leur maîtrise (HACCP). L'analyse des dangers consiste à identifier et évaluer les potentiels risques biologiques, chimiques ou physiques pouvant être présents à chaque étape de la production. En rendant ces étapes tangibles et visibles, le diagramme de fabrication permet une compréhension partagée et facilite la mise en place de protocoles de sécurité rigoureux. Il est l’un des éléments du Plan de Maitrise Sanitaire.

L'Importance Cruciale des Diagrammes dans la Sécurité Alimentaire

L'importance des diagrammes de fabrication réside dans leur capacité à fournir une vue d'ensemble structurée des opérations, rendant ainsi la gestion de la sécurité alimentaire plus systématique et préventive. Dans le cadre des normes HACCP, les diagrammes de fabrication sont fortement recommandés et peuvent être demandés lors des inspections sanitaires. Pourquoi est-ce important ? Parce qu'il vous permet :

• Pour assurer la sécurité alimentaire : Il vous aide à repérer les étapes où les risques sont les plus élevés et à les contrôler.
• Pour améliorer l’organisation interne : Chaque employé sait ce qu’il doit faire et à quel moment.
• Pour être conforme à la réglementation : Lors d’un contrôle, il prouve que vous êtes organisé et sérieux.

Un diagramme de fabrication bien élaboré et mis à jour est une preuve concrète de l'engagement d'un établissement envers la sécurité alimentaire. Il démontre une approche proactive dans la gestion des risques, ce qui est essentiel pour protéger la santé des consommateurs et préserver la réputation de l'entreprise.

Construire un Diagramme de Fabrication : Une Démarche Étape par Étape

La construction d'un diagramme de fabrication doit être une démarche rigoureuse et fidèle à la réalité opérationnelle de l'établissement. L'objectif est de créer un outil clair, précis et surtout utile pour l'équipe. Voici comment procéder étape par étape, en restant fidèle à votre réalité quotidienne en cuisine ou en production.

Étape 1 : Identifier les Plats ou Produits Prioritaires

Il est souvent irréaliste de vouloir cartographier l'intégralité de la production dès le premier jour. Il est donc conseillé de commencer par les plats les plus complexes ou à risque. Il s'agit généralement des recettes qui impliquent des ingrédients périssables, des cuissons longues, des étapes de refroidissement critiques, ou encore la manipulation de produits crus potentiellement dangereux comme la viande hachée. Pas besoin de tout faire d’un coup : concentrez-vous sur les plats clés de votre menu ou les produits phares de votre gamme. Cette approche progressive permet de monter en compétence et d'affiner la méthodologie avant de l'appliquer à l'ensemble de l'offre.

Étape 2 : Décrire et Lister Chaque Étape du Processus

Pour chaque plat ou produit prioritaire sélectionné, il est crucial de détailler exhaustivement toutes les opérations qui le composent. Cette mise en place rigoureuse est essentielle pour identifier les dangers et appliquer les principes de l’HACCP. Pour chaque plat, détaillez tout ce qui se passe, étape par étape.

Voici un exemple typique des étapes à considérer :

• Réception : Vérifiez la qualité, la fraîcheur et la température des ingrédients dès leur arrivée. Par exemple, la viande hachée doit arriver à une température inférieure à 4°C. Il faut vérifier les dates limites de consommation (DLC) et s'assurer de la traçabilité.
• Stockage : Rangez vos ingrédients selon leurs besoins spécifiques : zones réfrigérées (entre 0 et 4°C pour les denrées périssables), zones de congélation (inférieure à -18°C), ou zones de stockage sec (à l'abri de l'humidité et de la chaleur). Le stockage doit respecter les règles de séparation pour éviter les contaminations croisées.
• Préparation : Cette phase regroupe toutes les actions de transformation avant cuisson ou assemblage : découpe, lavage, épluchage, hachage, assaisonnement, assemblage d'ingrédients froids. Notez chaque action, en précisant les conditions d'hygiène à respecter (nettoyage des surfaces, port de gants, etc.). Il faut aussi considérer le respect des standards d’hygiène alimentaire à ce stade.
• Cuisson : Indiquez la méthode de cuisson utilisée (four, poêle, vapeur, etc.) et surtout la température nécessaire pour garantir la sécurité du produit. Par exemple : cuisson de la viande à 65°C minimum à cœur, ou maintien à une température supérieure à 63°C pour les plats chauds servis ultérieurement.
• Refroidissement ou congélation : Si vous préparez des plats en avance pour les consommer plus tard, cette étape est critique. Précisez comment refroidir rapidement les plats (par exemple, en moins de 2 heures pour atteindre 10°C, puis passer à < 4°C) ou comment les congeler correctement. Le refroidissement rapide est essentiel pour limiter la prolifération bactérienne dans la "zone de danger" (entre 10°C et 63°C).
• Stockage post-préparation : Les plats préparés et refroidis doivent être conservés dans des conditions optimales. Gardez les plats prêts à être servis dans un réfrigérateur à moins de 4°C, en veillant à une bonne rotation des stocks (premier entré, premier sorti - FIFO).
• Service ou livraison : Notez les mesures à prendre pour éviter toute contamination lors du transport des plats (véhicules propres, maintien en température) ou lors du service au consommateur (utilisation de pinces, service rapide).

Pour chaque étape, il est indispensable d'être le plus précis possible. Par exemple, pour la découpe, mentionnez le type de couteau et de planche à découper utilisés, et s'ils sont dédiés à des familles d'aliments spécifiques (viande crue, légumes, produits cuits).

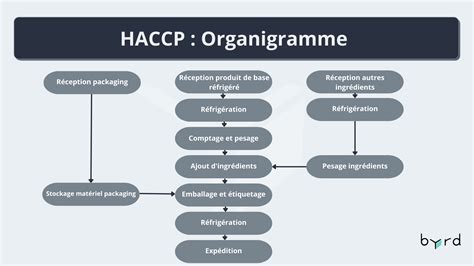

Étape 3 : Représenter Visuellement le Processus

Une fois toutes les étapes détaillées, il faut les transformer en un diagramme visuel. Pas besoin d’un logiciel compliqué : un tableau, un schéma simple réalisé sous Word, Excel, ou même dessiné à la main sur une feuille peut faire l'affaire. L’important, c’est que tout soit clair, logique et compréhensible pour toute votre équipe.

L'objectif est de créer un flux visuel qui suit la progression du produit. Les étapes sont généralement représentées par des boîtes ou des formes géométriques, reliées par des flèches indiquant la direction du flux.

Exemple visuel pour un plat comme des lasagnes :

Réception des ingrédients : Vérifiez la qualité et la température des produits (ex. viande à < 4°C, DLC).↓Stockage : Placez les produits dans les zones adaptées (réfrigérateur, congélateur, stockage sec) selon les règles.↓Préparation : Lavez les légumes, faites la béchamel, préparez la viande hachée. Assurez-vous que toutes les surfaces et ustensiles sont propres.↓Assemblage et cuisson : Assemblez les couches de pâtes, béchamel et viande. Cuisez au four à 180°C jusqu’à atteindre une température interne > 65°C.↓Stockage post-cuisson ou service immédiat :

• Si servi immédiatement : Gardez au chaud à > 63°C.
• Si conservé : Refroidissez rapidement à < 10°C en 2 heures maximum, avant de stocker à < 4°C.↓Service ou livraison.

Pour renforcer la compréhension, vous pouvez ajouter des annotations pour préciser les points critiques (par exemple, "Contrôle température viande : < 4°C") ou des pictogrammes pour les étapes qui nécessitent une attention particulière, comme les contrôles de température, le nettoyage des surfaces, ou le port d'équipements de protection.

Exemples Concrets de Diagrammes de Fabrication

Pour illustrer la diversité des applications, examinons des exemples typiques pour des plats chauds et des plats froids, montrant comment le diagramme de fabrication s'adapte à la nature du produit.

Plat Chaud : Les Lasagnes Maison

Ce plat nécessite plusieurs étapes critiques, notamment pour la cuisson et le maintien en température.

1. Réception des ingrédients : Vérification systématique des DLC et de la température des produits frais (ex. viande hachée à < 4°C).
2. Préparation des composants : Préparation de la béchamel, cuisson de la viande hachée, préparation des pâtes si elles ne sont pas achetées précuites. Nettoyage rigoureux des postes de travail et des ustensiles.
3. Assemblage : Superposition des couches de pâtes, sauce béchamel et garniture à la viande dans un plat adapté.
4. Cuisson : Passage au four à une température définie (ex. 180°C) pendant une durée déterminée, jusqu'à ce que la température interne du plat dépasse 65°C pour garantir la destruction des pathogènes potentiels.
5. Stockage ou service immédiat :
   • Service immédiat : Les lasagnes sont maintenues au chaud à une température supérieure à 63°C jusqu'au moment du service.
   • Stockage : Si les lasagnes ne sont pas servies immédiatement, elles doivent être refroidies rapidement. L'objectif est d'atteindre une température inférieure à 10°C en moins de 2 heures. Ensuite, elles sont stockées au réfrigérateur à une température inférieure à 4°C.

Plat Froid : Une Salade Composée

Pour les plats froids, l'accent est mis sur la fraîcheur des ingrédients et le maintien à basse température tout au long du processus.

1. Réception des ingrédients : Contrôle de la fraîcheur, de l'aspect et de la traçabilité des légumes, fruits ou autres composants. Vérification des températures des produits réfrigérés à la livraison.
2. Préparation : Lavage et découpe des légumes et autres ingrédients. Assemblage des différents éléments de la salade dans le récipient de service ou de conservation. Les manipulations doivent être rapides et effectuées dans un environnement frais pour limiter le réchauffement.
3. Stockage ou service : La salade composée doit être maintenue à une température inférieure à 4°C jusqu'à son service. Si elle est préparée à l'avance, le stockage doit être bref et la température constamment surveillée. Le risque principal ici est la recontamination ou la prolifération bactérienne si la chaîne du froid est rompue.

Ces exemples montrent comment le diagramme de fabrication s'adapte spécifiquement à chaque type de plat, en mettant en lumière les étapes les plus critiques pour la sécurité alimentaire.

L'Intégration des Diagrammes dans le Plan de Maîtrise Sanitaire (PMS)

Le diagramme de fabrication n'est pas un document isolé ; il s'intègre pleinement dans le Plan de Maîtrise Sanitaire (PMS) de l'établissement. Le PMS est un ensemble de documents obligatoires qui formalise les actions de l'établissement en matière d'hygiène et de sécurité alimentaire. Le diagramme de fabrication sert de base pour l'identification et la documentation des dangers, qui est une étape clé de la méthode HACCP.

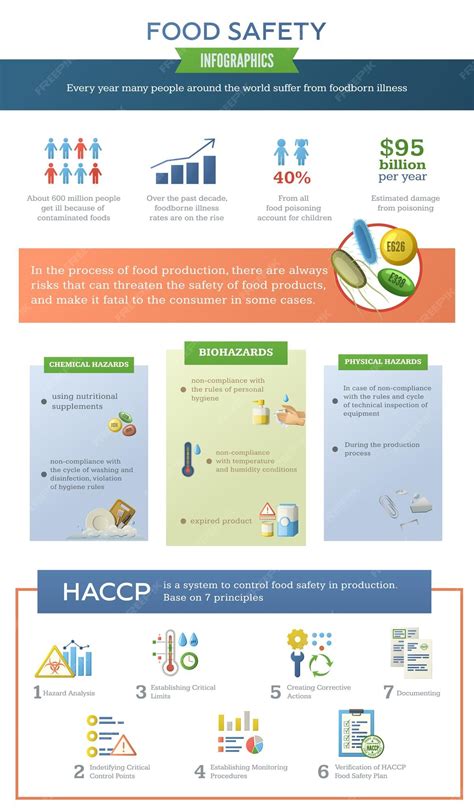

Analyse des Dangers et Identification des Points Critiques

Une fois le diagramme de fabrication établi, l'étape suivante consiste à réaliser une analyse des dangers. Pour chaque étape du processus, il faut se poser les questions suivantes : Quels sont les dangers potentiels (biologiques, chimiques, physiques) à cette étape ? Comment ces dangers peuvent-ils survenir ? Quelles sont leurs conséquences potentielles sur la santé du consommateur ?

Par exemple, lors de l'étape de la "Réception de la viande hachée", les dangers potentiels peuvent être :

• Biologique : Présence de bactéries pathogènes (ex. E. coli, Salmonella) due à une mauvaise hygiène lors de la production ou du transport, ou à une température de transport inadéquate.
• Chimique : Résidus de produits de nettoyage s'il y a eu une contamination croisée.
• Physique : Présence de petits corps étrangers (morceaux d'os, etc.).

Après avoir identifié les dangers, il faut déterminer les "Points Critiques pour la Maîtrise" (CCP - Critical Control Points). Ce sont les points du processus où une mesure de contrôle peut et doit être appliquée pour prévenir, éliminer ou réduire un danger à un niveau acceptable pour la sécurité alimentaire. Par exemple, le contrôle de la température à la réception de la viande hachée est un CCP potentiel si une température trop élevée indique une prolifération bactérienne déjà avancée. La cuisson à température suffisante est un autre CCP majeur.

Établissement des Limites Critiques et des Systèmes de Surveillance

Pour chaque CCP identifié, des limites critiques doivent être établies. Il s'agit de seuils quantifiables (température, temps, pH, etc.) qui, s'ils sont respectés, garantissent la maîtrise du danger. Par exemple, pour la réception de viande hachée, la limite critique pourrait être "température inférieure ou égale à 4°C". Pour la cuisson, "température interne du produit supérieure ou égale à 65°C pendant X minutes".

Ensuite, il faut définir un système de surveillance de ces CCP. Cela implique de déterminer qui est responsable de la mesure, comment elle sera effectuée, et à quelle fréquence. Par exemple, le personnel de réception vérifie la température de la viande hachée à chaque livraison avec un thermomètre à sonde, et note le résultat sur un registre de contrôle.

Actions Correctives et Documentation

Un plan d'action corrective doit être prévu pour le cas où une limite critique n'est pas respectée. Que faire si la viande arrive à 6°C ? Doit-elle être refusée ? Si la température de cuisson n'atteint pas 65°C, faut-il prolonger la cuisson ou rejeter le lot ? Ces procédures doivent être clairement définies et connues de l'équipe.

Enfin, la documentation est primordiale. Tous les contrôles, les mesures, les non-conformités et les actions correctives doivent être consignés. Le diagramme de fabrication, les analyses de dangers, les plans de surveillance et les registres associés constituent la preuve que l'établissement met en œuvre une démarche structurée de maîtrise des risques. Ils doivent être conservés dans un endroit accessible, prêt pour les inspections.

Maintenir les Diagrammes à Jour : Un Cycle d'Amélioration Continue

La réalité d'une cuisine ou d'une unité de production alimentaire est dynamique. Les recettes peuvent être modifiées, les fournisseurs changent, de nouveaux équipements sont introduits, ou les processus opérationnels évoluent. Par conséquent, les diagrammes de fabrication doivent être considérés comme des documents vivants.

Adapter les Diagrammes aux Changements

Si vous changez une recette, un ingrédient, une méthode de préparation ou un équipement, il est impératif d'adapter immédiatement le diagramme de fabrication concerné. Ne pas le faire reviendrait à baser votre système de sécurité sur des informations obsolètes, créant ainsi un risque d'erreurs et de non-conformités. L'ajustement doit être fait sur les étapes concernées du diagramme.

Formation et Communication de l'Équipe

Une fois les diagrammes mis à jour, il est essentiel d'organiser une session de formation pour que vos employés comprennent chaque étape du diagramme modifié. L'intégration des employés dans ce processus est cruciale pour leur adhésion et leur compréhension des enjeux. Ils doivent savoir comment les changements affectent leurs tâches quotidiennes et les mesures de sécurité à appliquer.

Accessibilité et Validation lors des Inspections

Conservez vos diagrammes dans un endroit accessible à toute l'équipe, qu'il s'agisse d'un classeur dédié, d'un tableau d'affichage en cuisine, ou d'un système de gestion électronique des documents. Lors d'une inspection sanitaire, les autorités chercheront à vérifier que ces diagrammes existent, qu'ils sont à jour et qu'ils reflètent fidèlement les pratiques réelles. Il n'est généralement pas nécessaire qu'ils soient validés formellement par un inspecteur au préalable, mais leur présence et leur pertinence sont des indicateurs forts de la bonne gestion de la sécurité alimentaire de l'établissement. Ils montrent que vous avez analysé vos processus et identifié les étapes critiques, ce qui rassure les autorités de contrôle.

Diversité des Approches : Diagrammes de Fabrication vs. Diagrammes Ishikawa

Il est important de noter que le terme "diagramme de fabrication" peut parfois être confondu avec d'autres outils d'analyse. Le diagramme de fabrication tel que détaillé ici est un schéma séquentiel du processus. Dans le cadre de l'HACCP, il est souvent complété par d'autres outils.

Le diagramme d'Ishikawa, également appelé diagramme en arête de poisson ou diagramme des 5M (Milieu, Matière, Main d'œuvre, Matériel, Méthode), est un outil d'analyse des causes d'un problème. Il est utilisé pour explorer toutes les causes potentielles d'un danger ou d'une non-conformité. Bien qu'il puisse aider à identifier des risques qui n'auraient pas été envisagés dans le diagramme de fabrication linéaire, il ne remplace pas ce dernier. Le diagramme de fabrication décrit le "quoi" et le "comment" séquentiel d'un processus, tandis qu'Ishikawa explore le "pourquoi" d'un problème potentiel.

Dans le secteur agroalimentaire, le travail sur la documentation peut être encore plus détaillé. Par exemple, les diagrammes de fabrication peuvent être établis par famille de produit (entrées froides, plats chauds, etc.) ou même par produit individuel, couvrant un champ très large allant de la réception à la palettisation avant expédition. L'élaboration du diagramme de fabrication, étape 4 de la méthode HACCP, est une exigence fondamentale pour toute démarche de maîtrise des risques.

La constitution du diagramme de fabrication commence par une représentation visuelle de toutes les étapes du processus de production. Il détaille chaque phase, incluant les processus de transformation, de stockage, et de distribution. Chaque étape doit être explicitement définie.

FAQ : Questions Fréquentes sur les Diagrammes de Fabrication

Comment adapter un diagramme si une recette change ?

Ajustez simplement les étapes concernées du diagramme de fabrication pour refléter la nouvelle recette ou le nouveau processus. Il est ensuite crucial de former votre équipe sur ces modifications pour assurer leur bonne application.

Quels outils simples puis-je utiliser pour créer un diagramme si je ne suis pas à l’aise avec les logiciels ?

Vous pouvez utiliser des outils gratuits comme des modèles Word ou Excel, ou même dessiner à la main un schéma clair sur une feuille de papier. L’important est que le diagramme soit lisible, précis et compréhensible par votre équipe. L'utilisation de formes standards et de flèches claires facilite la lecture.

Est-ce que les diagrammes doivent être validés par un inspecteur ?

Non, les diagrammes de fabrication ne nécessitent pas une validation formelle préalable par un inspecteur. Cependant, ils doivent être disponibles et présenter une analyse pertinente lors des inspections sanitaires. Ils servent à démontrer votre démarche d'analyse des risques et votre organisation.

Comment le diagramme de fabrication contribue-t-il à l'organisation interne ?

En listant chaque étape et les responsabilités associées, le diagramme clarifie les rôles de chacun. Il assure que chaque employé sait ce qu'il doit faire, quand et comment, réduisant ainsi les ambiguïtés, les erreurs et les risques de contamination croisée ou de mauvaises manipulations.

Quel est le lien entre le diagramme de fabrication et la maîtrise des dangers ?

Le diagramme de fabrication est la carte sur laquelle on identifie les dangers potentiels. Sans une description claire et séquentielle de chaque étape, il serait impossible de mener une analyse des dangers efficace et de déterminer les points critiques pour leur maîtrise. C'est le point de départ de l'application de la méthode HACCP.

Les diagrammes de fabrication alimentaire sont des outils indispensables pour garantir la sécurité des aliments. Ils permettent de structurer la production, d'identifier et de maîtriser les risques, d'améliorer l'organisation interne et d'assurer la conformité réglementaire. Leur élaboration rigoureuse et leur mise à jour constante sont des gages de qualité et de sécurité pour tout établissement du secteur alimentaire.
