Les bras mécaniques, qu'ils soient intégrés à des systèmes d'automatisation complexes ou utilisés dans des applications plus spécifiques comme les mini-pelles, reposent sur des principes de mouvement précis et contrôlés. Au cœur de ces mécanismes se trouvent souvent les vérins, des dispositifs capables de transformer une énergie, qu'elle soit pneumatique, hydraulique ou électrique, en un mouvement linéaire. Comprendre le fonctionnement des vérins est donc essentiel pour appréhender la conception, l'efficacité et les possibilités offertes par les bras mécaniques.
Les Fondements du Vérin Pneumatique
Un vérin pneumatique est un composant fondamental dans de nombreux systèmes d'automatisation. Son rôle principal est de convertir l'énergie potentielle stockée dans l'air comprimé en un mouvement mécanique linéaire. Ce mouvement est ensuite utilisé pour accomplir diverses tâches telles que la poussée, la traction, le levage ou le serrage. L'efficacité et la performance globale d'un système d'automatisation dépendent souvent du choix judicieux du type de vérin approprié.

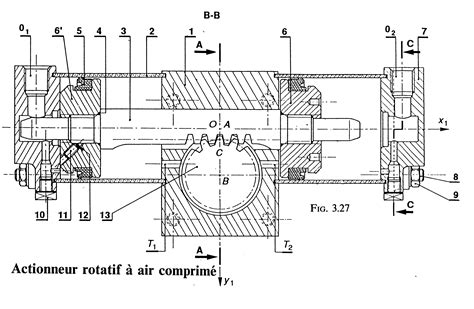

Les éléments clés d'un vérin pneumatique comprennent le corps du cylindre, le piston, la tige du piston, les embouts et les joints d'étanchéité. Le principe de fonctionnement est relativement simple : lorsqu'un gaz comprimé est introduit dans une chambre du vérin par le biais d'une soupape de commande, il exerce une pression sur le piston. Cette pression force le piston à se déplacer, entraînant l'extension ou la rétraction de la tige du piston. Ce mouvement linéaire de la tige permet d'appliquer une force à une charge externe.
Les vérins pneumatiques sont souvent privilégiés dans les applications d'automatisation pour plusieurs raisons. Comparés à leurs homologues hydrauliques, ils fonctionnent généralement à des pressions plus basses, ce qui les rend plus sûrs et plus faciles à manipuler. Ils sont également considérés comme plus propres, plus rapides et plus simples à entretenir. L'absence de fluides hydrauliques signifie qu'ils ne présentent pas de risque de fuite d'huile, ce qui les rend particulièrement adaptés aux environnements sensibles comme les salles blanches ou les applications dans l'industrie alimentaire.
Typologies de Vérins Pneumatiques : Simple Effet vs. Double Effet
La distinction la plus courante entre les vérins pneumatiques se fait selon la direction de leur mouvement : les vérins à simple effet et les vérins à double effet. Comprendre la différence entre ces deux types est crucial pour choisir le système le mieux adapté à une application donnée.
Vérin Pneumatique à Simple Effet : Simplicité et Économie

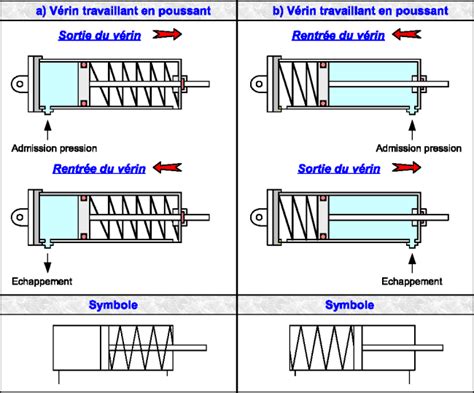

Un vérin pneumatique à simple effet (SAC) fonctionne en utilisant l'air comprimé appliqué sur une seule face du piston. Typiquement, l'air comprimé est utilisé pour actionner le piston dans une seule direction, généralement l'extension de la tige. Une fois la pression d'air relâchée, un ressort intégré au vérin, ou la charge externe appliquée, ramène le piston à sa position initiale.
Ce type de vérin est souvent le choix privilégié lorsque l'application implique un mouvement de poussée ou de traction de base, et que la course de retour ne nécessite pas d'application de force. Le ressort interne se charge de réarmer le piston, ce qui simplifie considérablement la conception du système. Un exemple courant est le mécanisme de serrage sur une chaîne de montage : le vérin s'étend pour maintenir une pièce en place, puis se rétracte automatiquement une fois la pression relâchée.
L'un des principaux avantages des vérins à simple effet réside dans leur simplicité et leur coût. Une seule connexion pneumatique est nécessaire, et l'alimentation en air ne se fait que dans une direction, ce qui entraîne une consommation d'air globale plus faible. Cela peut se traduire par des économies d'énergie significatives, en particulier dans les systèmes à grande échelle comportant un grand nombre de vérins.
Cependant, les vérins à simple effet présentent des limites. Ils ne conviennent pas aux applications qui exigent une force égale dans les deux sens, un mouvement alternatif à très haute vitesse, ou un contrôle précis à la fois en extension et en rétraction. La force de retour fournie par le ressort est généralement inférieure à la force d'extension, et elle peut diminuer à mesure que le ressort est comprimé.
Vérin Pneumatique à Double Effet : Puissance et Contrôle

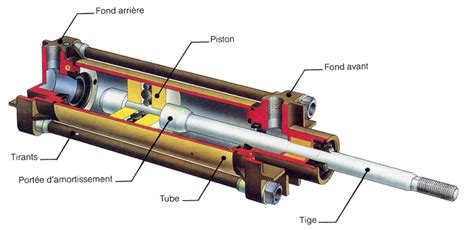

À l'inverse, un vérin pneumatique à double effet (DAC) utilise l'air comprimé pour déplacer le piston dans les deux sens : l'extension et la rétraction de la tige. Ce type de vérin possède deux orifices d'alimentation, permettant d'appliquer la pression d'air alternativement de chaque côté du piston.
Le DAC est l'option préférée lorsqu'une application nécessite une force contrôlée dans les deux directions. Étant donné que les deux courses (extension et rétraction) sont motorisées par l'air comprimé, le système peut être plus réactif et mieux intégré avec des capteurs et des systèmes de retour de position pour un contrôle plus fin. Par exemple, dans un bras robotique, le vérin doit pousser et tirer avec une précision égale pour assurer un mouvement fluide et répétable de l'articulation.
Les vérins à double effet offrent une manipulation de charge et une flexibilité de course améliorées par rapport aux vérins à simple effet. Ils sont capables de réaliser des courses plus longues et de maintenir une stabilité de force quelle que soit la direction de la charge. Ils sont donc particulièrement adaptés aux systèmes de levage, aux convoyeurs, aux presses pneumatiques et aux équipements de découpe qui requièrent une force bidirectionnelle.
Dans les environnements de fabrication moderne, les DAC sont souvent associés à des automates programmables industriels (API) et à des circuits pneumatiques avancés pour réaliser des mouvements synchronisés et complexes. Leur capacité à fournir une force contrôlée dans les deux sens les rend indispensables pour les applications d'automatisation exigeantes.
Choisir le Bon Vérin : Critères Essentiels
Le choix entre un vérin à simple effet et un vérin à double effet n'est pas une décision à prendre à la légère. Il est essentiel de commencer par une compréhension claire des exigences de mouvement, de force et de cycle de votre application.
Exigences de Mouvement et de Force
Déterminez si votre opération nécessite une fonction simple d'extension et de retour (idéale pour les vérins à simple effet) ou une force bidirectionnelle équilibrée (nécessitant un vérin à double effet). Posez-vous les questions suivantes :
- La course de retour doit-elle être motorisée ou un ressort suffit-il ?
- La force requise est-elle la même dans les deux directions ?
- La précision du mouvement est-elle critique dans les deux sens ?
Alésage et Force : Dimensionnement Précis

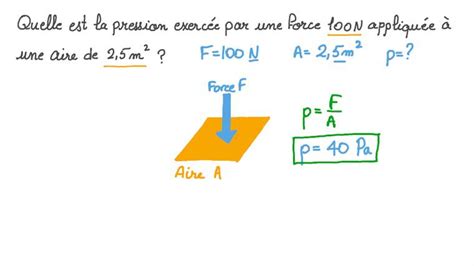

L'alésage du cylindre, c'est-à-dire le diamètre intérieur du corps du cylindre, est un facteur déterminant pour la force de sortie du vérin. La force générée est directement proportionnelle à la surface du piston (déterminée par l'alésage) et à la pression de l'air. La formule de base est : Force = Pression x Surface du piston. Il est crucial de calculer la force nécessaire pour votre application et de choisir un vérin avec un alésage approprié, en tenant compte de la pression de votre réseau d'air comprimé.
De nombreux concepteurs de systèmes commettent l'erreur de surdimensionner les vérins "au cas où". Cela entraîne une consommation d'air inutile, une augmentation de la taille et du poids du système, et une inefficacité globale. Il est préférable de choisir le vérin le plus performant pour l'application spécifique, en se basant sur des calculs précis.
Facteurs Environnementaux et de Maintenance
L'environnement dans lequel le vérin sera utilisé joue un rôle important dans le choix des matériaux et des protections. Si le vérin doit opérer dans un environnement corrosif, poussiéreux, humide ou à haute température, il est conseillé de privilégier des vérins avec des revêtements spéciaux, des tiges en acier inoxydable, ou des protections supplémentaires comme des soufflets. Ces mesures préventives peuvent considérablement prolonger la durée de vie du vérin et réduire les besoins en maintenance.
Les exigences de maintenance diffèrent également selon les types de vérins. Les vérins à simple effet, avec leur ressort intégré, peuvent nécessiter le remplacement du ressort après une longue période d'utilisation. Les vérins à double effet, avec leurs deux ports d'alimentation, peuvent être plus sujets aux fuites s'ils ne sont pas correctement entretenus.
Applications Spécifiques des Vérins dans les Bras Mécaniques
La polyvalence des vérins leur permet d'être intégrés dans une multitude de bras mécaniques, chacun avec ses spécificités.
Bras Robotisés et Automatisation Industrielle

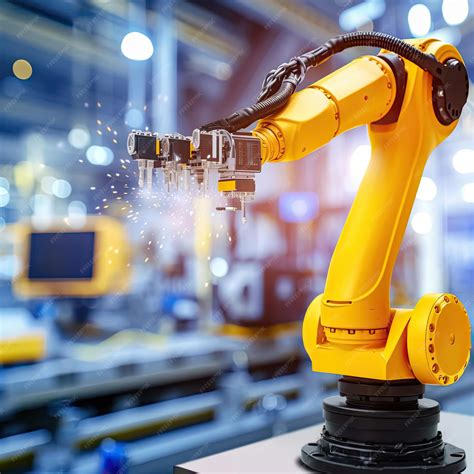

Dans le domaine de la robotique industrielle, les vérins pneumatiques à double effet sont omniprésents. Ils sont utilisés pour actionner les articulations des bras robotisés, permettant des mouvements précis et répétables pour des tâches telles que la manipulation de pièces, le soudage, la peinture ou l'assemblage. L'intégration de capteurs de position sur les vérins permet un contrôle en boucle fermée, assurant que le robot exécute ses mouvements avec une grande exactitude.
L'association de vérins avec des automates programmables (API) et des systèmes de vision permet de créer des cellules de production entièrement automatisées. Ces systèmes peuvent être reprogrammés rapidement pour s'adapter à de nouvelles tâches ou à des modifications de produits, offrant une flexibilité essentielle dans l'industrie moderne.
Mini-Pelles et Engins de Chantier
Sur les chantiers, la maniabilité et l'efficacité des engins de construction sont primordiales, surtout dans les espaces restreints. Les mini-pelles, par exemple, bénéficient grandement de technologies de vérins spécifiques.
Le vérin inversé est un exemple remarquable. Dans cette configuration, le corps du vérin hydraulique est positionné vers l'intérieur du bras de la pelle, tandis que la tige est dirigée vers l'extérieur. Ce positionnement présente plusieurs avantages :
- Meilleure protection : Le corps du vérin est ainsi mieux protégé contre les chocs et les projections de matériaux, qui sont souvent la cause d'usure prématurée sur les chantiers.
- Visibilité accrue : Libéré d'obstacles sur le bras, l'opérateur dispose d'un champ visuel amélioré, ce qui optimise la maniabilité et renforce la sécurité lors du creusage, notamment en bordure de structures ou dans des zones confinées.
L'anecdote d'un chantier urbain où une mini-pelle avec vérin inversé a permis de creuser une tranchée à quelques centimètres d'un mur sans l'endommager illustre parfaitement l'utilité de cette technologie. Elle permet de travailler en toute confiance en bordure, contre un mur, ou dans des chantiers urbains étroits sans avoir à repositionner constamment la base de la pelle.
Combiné au déport de flèche, qui offre une flexibilité latérale supplémentaire, le vérin inversé forme un duo gagnant pour les travaux dans des environnements complexes ou confinés. Le premier assure la protection et la précision verticale, tandis que le second apporte la flexibilité latérale indispensable.
Le choix entre un déport de flèche manuel ou hydraulique, ainsi que d'autres critères comme la longueur du bras ou la puissance hydraulique, dépendent des configurations proposées par chaque constructeur et des besoins spécifiques de l'application. Ces innovations hydrauliques représentent un retour sur investissement tangible, contribuant à des chantiers plus rentables, moins de pannes et une productivité accrue.
Motorisation de Portails Battants
Dans le domaine de l'automatisme résidentiel, les vérins jouent également un rôle clé dans la motorisation des portails battants. Deux types de motorisations sont couramment proposés : les moteurs à bras vérin et les moteurs à bras articulé.

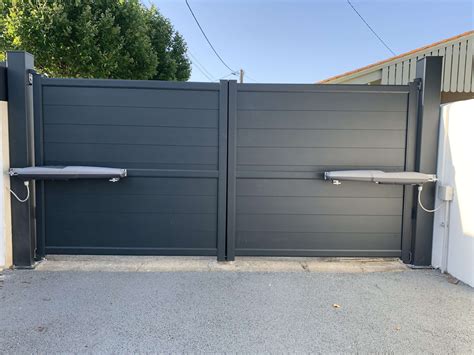

Le moteur à bras vérin utilise des vérins électriques ou hydrauliques pour actionner directement les battants du portail, en les poussant ou en les tirant. Ce système est souvent privilégié pour les portails robustes et lourds, où les vérins hydrauliques peuvent offrir une solution puissante et durable.
Le moteur à bras articulé, quant à lui, imite le mouvement naturel d'un bras humain. Il se compose de plusieurs segments articulés qui permettent une ouverture fluide des battants.
Le choix entre ces deux systèmes dépend principalement du type de portail, de son poids, de l'espace disponible autour des battants et des préférences en matière de design et de fonctionnement. Pour une évaluation précise et des conseils personnalisés, il est toujours recommandé de consulter un professionnel.
Le Vérin Électrique : Une Alternative Performante

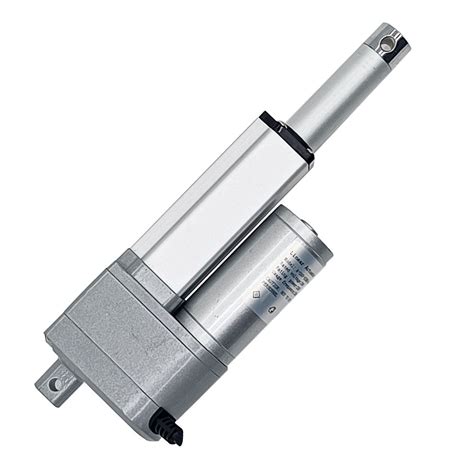

Au-delà des vérins pneumatiques et hydrauliques, les vérins électriques gagnent en popularité grâce à leurs avantages en termes de précision, de contrôle et d'intégration.
Un vérin électrique est généralement constitué d'un alliage d'aluminium de haute qualité, lui conférant une résistance aux conditions d'utilisation intenses et une réduction des interférences électromagnétiques. Sa légèreté, due à la faible densité de l'aluminium, est un atout supplémentaire.
Ces vérins présentent une excellente résistance à la corrosion et à la rouille. Les avancées technologiques récentes ont grandement facilité leur utilisation. La vitesse de lecture et de transmission des actions est rapide, et ils peuvent opérer à des distances considérables. Leur sensibilité et leur précision en font des composants idéaux pour les travaux exigeant une qualité supérieure, assurant une excellente coordination avec les systèmes de régulation électrique d'un projet.
Cas d'Application : La Gestion Automatisée des Parcs de Voitures
Un exemple concret de l'application des vérins électriques se trouve dans la gestion automatisée des parcs de stockage de véhicules. Avant leur livraison, les voitures neuves sont souvent stockées dans de vastes parcs où leur gestion manuelle est chronophage : démarrage, stationnement sécurisé, suivi de localisation, et récupération pour la livraison. Les revendeurs, aéroports, et sociétés de location de voitures sont confrontés à ces défis.

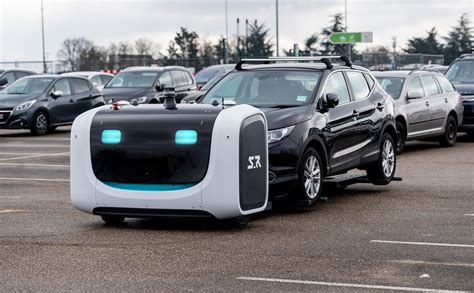

La société française Stanley Robotics a développé une solution innovante : une plateforme autoguidée de transport de véhicules. Ce robot est capable de localiser une voiture, de la soulever, de la déplacer en douceur et de la garer dans un espace alloué.
Dans sa première génération (2015), Stanley Robotics utilisait des vérins hydrauliques pour les bras de la plateforme. Cependant, les systèmes hydrauliques présentaient des inconvénients : fuites fréquentes, entretien coûteux, lenteur relative par rapport aux vérins électriques, et nécessité de composants supplémentaires (tuyaux, pompes). L'intégration de ces systèmes dans un robot était également plus complexe.
Après une analyse comparative approfondie, Stanley Robotics a opté pour les vérins linéaires électriques Thomson Electrak® HD. Ces vérins intelligents, dotés d'électronique embarquée et d'une option de bus CAN, éliminent le besoin de commandes autonomes complexes.
Le processus de chargement d'un véhicule implique :
- Détection et positionnement : Des capteurs LIDAR détectent la position de la voiture, des roues et la distance. Le robot fait ensuite glisser sa plateforme en dessous.
- Fixation du véhicule : Des pinces se referment sous chaque pneu pour immobiliser le véhicule sur la plateforme. Initialement, seules les pinces les plus proches de la tête du robot sont rétractées pour permettre le passage de la plateforme. Lorsque les roues avant entrent en contact avec les pinces fixes, les autres pinces sont déployées et ajustées pour saisir tous les pneus.
- Levage : Le logiciel de Stanley Robotics commande aux vérins d'augmenter la prise jusqu'à atteindre leur capacité maximale et de s'arrêter automatiquement. Le logiciel embarqué surveille la consommation de courant et l'angle des pinces pour assurer une prise adéquate.
L'intégration logicielle est facilitée par les vérins Thomson, qui fournissent un retour d'information précis sur leur position. Contrairement aux vérins hydrauliques, qui nécessiteraient l'ajout de composants externes pour obtenir une telle précision, les vérins Thomson offrent ces fonctionnalités nativement.
Les vérins Electrak HD de Thomson fonctionnent dans une large plage de températures (-40 °C à 85 °C), ce qui est crucial pour une utilisation sur des surfaces bitumées qui absorbent la chaleur. Leur indice de protection IP élevé est également un avantage, garantissant leur bon fonctionnement même après une immersion temporaire.
La technologie de vis à billes des vérins Thomson est très économe en énergie, permettant de déplacer plus de voitures sur une seule charge de batterie par rapport aux systèmes hydrauliques. De plus, comme les actionneurs électriques n'ont pas besoin de fonctionner en permanence, l'énergie de la batterie est préservée.
L'impact de ces robots sur l'efficacité des parcs de stationnement est significatif. Ils peuvent améliorer l'utilisation de l'espace jusqu'à 50 %, car les véhicules peuvent être garés plus près les uns des autres (pas besoin d'ouvrir les portières). Les voies d'accès peuvent être simplifiées grâce au logiciel qui gère précisément la localisation et les mouvements de chaque véhicule. De plus, cette automatisation réduit la consommation de carburant et, par conséquent, l'empreinte carbone des opérations.
En résumé, qu'ils soient pneumatiques, hydrauliques ou électriques, les vérins sont des composants essentiels qui permettent la réalisation de mouvements précis et puissants dans une grande variété d'applications, des lignes d'assemblage industrielles aux engins de chantier, en passant par la gestion automatisée des stocks de véhicules. Le choix du type de vérin approprié, en tenant compte des exigences spécifiques de l'application, est la clé pour optimiser la performance, l'efficacité et la fiabilité des bras mécaniques et des systèmes d'automatisation.
