Maîtriser l'Alimentation des Ventilateurs 12V pour vos Projets de Ventilation Personnalisés

La mise en place d'un système de ventilation efficace, qu'il s'agisse d'améliorer le confort thermique d'une habitation ou de refroidir des composants informatiques, repose souvent sur le choix et l'alimentation adéquats des ventilateurs. Les ventilateurs de 12V, particulièrement courants et performants, offrent une flexibilité appréciable, mais leur connexion à des sources d'alimentation variées peut soulever des questions techniques. Cet article explore les différentes méthodes d'alimentation pour les ventilateurs 12V, en abordant les défis courants, les solutions pratiques et les précautions nécessaires, en s'appuyant sur des expériences concrètes et des conseils d'experts.

Comprendre le Fonctionnement des Ventilateurs 12V à 3 Broches

Les ventilateurs de 12V les plus fréquemment rencontrés dans les équipements informatiques ou les projets de bricolage sont équipés de connecteurs à trois broches. Ces broches remplissent des fonctions distinctes et essentielles au bon fonctionnement du ventilateur et au suivi de ses performances. Comprendre leur rôle est la première étape pour toute manipulation ou adaptation de leur alimentation.

La broche centrale, généralement alimentée en 12 volts continus (DC), est celle qui fournit la puissance nécessaire au moteur du ventilateur pour entraîner les pales. C'est cette connexion qui fait tourner le ventilateur. L'identification correcte de ce fil est primordiale ; dans de nombreux cas, il s'agit du fil rouge.

Une autre broche est dédiée à la masse (ou retour négatif). Elle complète le circuit électrique, permettant au courant de circuler depuis la source d'alimentation, à travers le moteur du ventilateur, et de revenir à la source. Ce fil est classiquement de couleur noire.

Enfin, la troisième broche est souvent un fil d'impulsion, communément appelé fil tachymétrique ou "senseur de tours". Ce fil ne fournit pas de puissance mais envoie des signaux électriques à la carte mère ou au contrôleur, indiquant la vitesse de rotation du ventilateur. Ces signaux permettent de surveiller la performance du ventilateur, de détecter un blocage, ou d'ajuster dynamiquement sa vitesse en fonction de la température ou de la charge. La couleur de ce fil peut varier, mais le jaune est une option fréquente, bien que d'autres couleurs puissent être utilisées. Il est crucial de ne pas confondre cette broche de signal avec une broche d'alimentation.

L'erreur fréquente, comme l'a expérimenté un utilisateur, consiste à vouloir modifier la tension d'alimentation en manipulant ces fils sans en connaître la fonction précise. Par exemple, tenter de faire fonctionner un ventilateur avec des piles de 9V en série (donc 18V dans le cas de deux piles 9V, ou 9V pour une seule) peut ne pas fonctionner ou, pire, endommager le ventilateur si la tension est trop élevée. De même, inverser les fils d'alimentation ou les connecter aléatoirement sur le connecteur peut avoir des conséquences désastreuses, allant du simple non-démarrage à la destruction irréversible du ventilateur, notamment en endommageant le capteur tachymétrique ou le circuit de commande interne. Il est donc impératif de respecter l'attribution de chaque fil : un pour l'alimentation positive (+12V), un pour la masse (0V), et un pour le signal de rotation.

Transformer le Courant Secteur (230V AC) en Tension Ventilateur (12V DC)

La plupart des ventilateurs de 12V sont conçus pour être alimentés par une source en courant continu (DC) de cette tension. Cependant, le courant domestique standard est en courant alternatif (AC) à 230 volts. Pour faire fonctionner ces ventilateurs à partir d'une prise murale, une conversion de tension et de type de courant est nécessaire. Diverses solutions existent, allant de l'utilisation d'adaptateurs commerciaux à des montages plus complexes pour les bricoleurs avertis.

Les Adaptateurs Secteur : La Solution la Plus Accessible

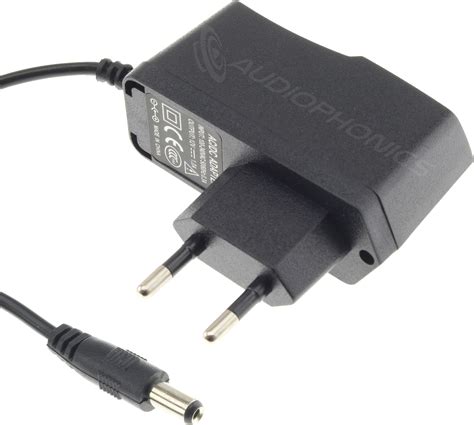

La méthode la plus simple et la plus courante pour alimenter un ventilateur 12V à partir du secteur est d'utiliser un adaptateur secteur, également appelé transformateur ou bloc d'alimentation externe. Ces dispositifs prennent le courant alternatif 230V de la prise murale et le transforment en une tension continue de 12V, prête à alimenter des appareils basse tension.

Lors du choix d'un adaptateur, deux paramètres principaux sont à considérer : la tension de sortie et l'ampérage (ou courant) de sortie. La tension doit impérativement être de 12V DC pour correspondre aux spécifications du ventilateur. L'ampérage de sortie de l'adaptateur doit être égal ou supérieur à la consommation du ventilateur. Un ventilateur typique de 12V consomme généralement entre 0.05A (50 mA) et 0.3A (300 mA). Les spécifications exactes sont souvent imprimées sur le ventilateur lui-même ou sur son emballage.

Un point crucial soulevé par l'utilisateur est la crainte d'avoir un ampérage trop élevé sur l'adaptateur (par exemple, 1.8A) par rapport à la consommation du ventilateur (0.08A). Cette crainte est largement infondée. L'ampérage indiqué sur un adaptateur secteur (par exemple, 12V 1.8A) représente la capacité maximale de courant que l'adaptateur peut fournir. Le ventilateur, lui, ne tirera que le courant dont il a besoin, soit 0.08A dans cet exemple. L'adaptateur n'imposera pas son courant maximal au ventilateur ; c'est le ventilateur qui "demande" le courant nécessaire à sa bonne marche. Ainsi, un adaptateur de 12V 1.8A est parfaitement adapté pour alimenter un ventilateur de 12V 0.08A, et même plusieurs ventilateurs tant que leur consommation totale ne dépasse pas 1.8A. Il est donc tout à fait sûr et recommandé d'utiliser un adaptateur avec un ampérage supérieur à celui du ventilateur, cela assure une marge de sécurité et évite que l'adaptateur ne chauffe inutilement.

Les adaptateurs secteur sont généralement équipés d'un connecteur jack standard, qui devra être adapté au connecteur du ventilateur. Des adaptateurs "prise jack vers connecteur ventilateur" sont disponibles dans le commerce. Certains adaptateurs secteur incluent également une fonction de variateur de tension intégrée, permettant de contrôler la vitesse du ventilateur. Si l'adaptateur n'en possède pas, il est possible d'en ajouter un séparément.

Contrôler la Vitesse : Variateurs et Rhéobus

Pour des projets où le contrôle de la vitesse du ventilateur est souhaité - par exemple, pour réduire le bruit ou ajuster le flux d'air - plusieurs options s'offrent aux utilisateurs.

1. Variateurs de Tension Intégrés : Certains adaptateurs secteur sont spécifiquement conçus avec un potentiomètre ou un sélecteur permettant de varier la tension de sortie. Cela permet de réduire la tension appliquée au ventilateur, ce qui diminue sa vitesse de rotation et son niveau sonore. L'utilisateur Romano2K avait initialement envisagé cette solution.
2. Rhéobus (ou Contrôleurs de Vitesse de Ventilateur) : Ce sont des dispositifs dédiés, souvent installés dans un boîtier d'ordinateur, qui permettent de contrôler plusieurs ventilateurs simultanément. Ils fonctionnent en modulant la tension envoyée aux ventilateurs, offrant ainsi un contrôle précis de leur vitesse.
3. Résistances en Ligne : Une méthode plus "bricolage" consiste à insérer une résistance de puissance appropriée sur le fil d'alimentation positive (+12V) du ventilateur. La résistance dissipe une partie de la tension sous forme de chaleur, réduisant ainsi la tension qui atteint le ventilateur. Le calcul de la valeur de la résistance dépend de la tension désirée et du courant consommé par le ventilateur (selon la loi d'Ohm : R = (Vsource - Vventilateur) / Iventilateur). Il est crucial d'utiliser une résistance de puissance suffisante pour dissiper la chaleur générée sans surchauffer. Par exemple, si vous souhaitez réduire la tension de 12V à 7V pour un ventilateur consommant 0.08A, la chute de tension est de 5V. La résistance nécessaire serait R = 5V / 0.08A = 62.5 Ohms. La puissance dissipée serait P = Vchute * I = 5V * 0.08A = 0.4W. Une résistance de 68 Ohms avec une puissance de 1W ou plus serait alors appropriée. L'isolation de la résistance est également essentielle pour des raisons de sécurité.
4. Adaptateurs LNA/ULNA : Certains fabricants de ventilateurs (comme Noctua) fournissent des adaptateurs appelés LNA (Low Noise Adapter) ou ULNA (Ultra Low Noise Adapter). Ce sont essentiellement des résistances pré-câblées intégrées dans un connecteur, conçues pour réduire la tension à des niveaux spécifiques (par exemple, 7V ou 9V), sans nécessiter de calculs complexes de la part de l'utilisateur.

Explorer des Tensions Inférieures : 5V et 7V

L'idée de réduire la tension de fonctionnement d'un ventilateur 12V à 5V ou 7V est souvent motivée par le désir de réduire le bruit et la consommation d'énergie. Cependant, cela soulève plusieurs considérations techniques importantes.

Le Défi du Démarrage à Basse Tension

Un ventilateur conçu pour fonctionner à 12V peut ne pas avoir le couple moteur suffisant pour démarrer à des tensions significativement réduites, comme 5V ou même 7V. Le moteur a besoin d'une certaine tension minimale pour surmonter l'inertie initiale et la friction. Si le ventilateur ne démarre pas, il reste immobile, et le circuit tachymétrique ne génère aucun signal. Dans certains cas, le contrôleur pourrait interpréter cela comme un dysfonctionnement et arrêter l'alimentation.

Si un ventilateur démarre à 12V, il est souvent possible de le faire fonctionner à des tensions plus basses, mais il faut vérifier s'il tourne. Un ventilateur SUNON, par exemple, pourrait avoir un seuil de démarrage différent. Les adaptateurs ULNA mentionnés plus haut visent souvent à fournir 7V ou 9V, des valeurs intermédiaires qui augmentent les chances de démarrage tout en réduisant la vitesse.

Manipuler les Fils pour Changer la Tension : Une Idée à Écarter

La suggestion de "changer l'ordre des fils sur le connecteur" pour obtenir 5V ou 7V, en partant de l'ordre noir à gauche, rouge au centre, jaune à droite, est une approche dangereuse et incorrecte pour plusieurs raisons, comme l'a souligné Silicium777. Sur un connecteur standard à 3 broches, le fil central est quasi universellement le +12V, le fil noir la masse, et le fil de signal est le troisième. Il n'y a pas de "branchement" permettant de sélectionner 5V, 7V ou 12V en réorganisant ces fils.

Les tensions différentes (5V, 7V, 12V) sont généralement obtenues via des alimentations dédiées (comme des adaptateurs secteurs multi-tensions, des ports USB 5V, ou des sorties spécifiques sur des cartes mères) ou par l'utilisation de composants électroniques (résistances, régulateurs de tension) sur le fil d'alimentation +12V. Tenter de modifier l'ordre des fils sur le connecteur standard du ventilateur ne fera qu'interrompre le circuit, inverser la polarité (ce qui est généralement protégé), ou endommager le capteur tachymétrique si des connexions erronées sont établies. Il n'y a pas de configuration de fils permettant d'obtenir 5V ou 7V directement à partir d'une source 12V en réarrangeant les câbles d'origine du ventilateur.

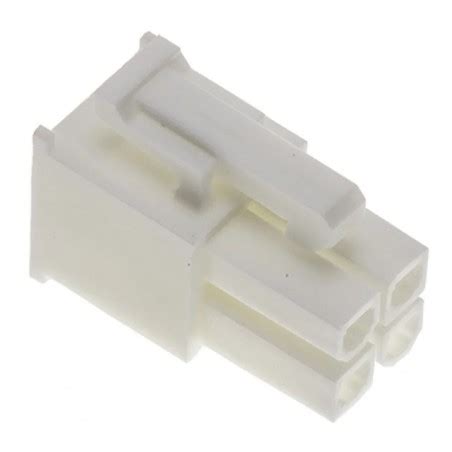

L'idée de modifier un connecteur Molex plus ancien (à 4 broches) pour alimenter un ventilateur 3 broches en 5V est une méthode parfois utilisée dans le monde de la modification de PC. Le connecteur Molex standard propose des lignes +12V, +5V, masse et signal. En déplaçant physiquement le fil d'alimentation du ventilateur (qui serait normalement connecté au +12V du Molex) vers la broche +5V du Molex (après avoir éventuellement retiré la languette de détrompage du connecteur 3 broches du ventilateur pour permettre le branchement), on peut obtenir une alimentation en 5V. Cependant, cela nécessite une compréhension fine des connecteurs Molex et une manipulation soignée. L'absence de détrompeur sur certains connecteurs de ventilateur peut faciliter ce type de modification, mais le risque de créer des courts-circuits ou des connexions erronées demeure.

Risques Liés aux Tensions Non Standard

L'idée de combiner des tensions (par exemple, en essayant de créer du 7V en juntant une source 5V et une source 12V) est fortement déconseillée. Comme l'a mentionné Silicium777, cela peut perturber la régulation de l'alimentation source, potentiellement endommager les composants, et ne garantit pas une tension stable pour le ventilateur. De plus, mélanger des fils d'alimentation et de signal de manière incorrecte peut entraîner des dommages permanents.

Si l'objectif est d'obtenir une tension intermédiaire comme 7V ou 9V, l'utilisation d'adaptateurs LNA/ULNA, de résistances calculées avec précision, ou de véritables régulateurs de tension (comme un LM7809 pour 9V ou un LM7805 pour 5V, bien que ces derniers nécessitent souvent des dissipateurs thermiques si le courant est un tant soit peu élevé) est la voie à suivre. Ces composants garantissent une tension stable et sécurisée pour le ventilateur.

Solutions Économiques et Alternatives pour l'Alimentation

Pour ceux qui cherchent une solution économique pour alimenter un ventilateur 12V à partir du secteur, sans investir dans un transformateur coûteux ou un contrôleur de vitesse sophistiqué, plusieurs pistes existent, bien qu'elles demandent une certaine prudence.

Utilisation de Chargeurs de Téléphone ou d'Autres Adaptateurs Basse Tension

Un chargeur de téléphone moderne délivre généralement 5V en courant continu, via un port USB. Si l'objectif est une alimentation en 5V, un adaptateur USB de bonne qualité (en s'assurant qu'il fournit suffisamment d'ampérage, souvent 1A ou plus pour les chargeurs rapides) peut être une source d'alimentation économique. Il faudra alors adapter le connecteur USB au connecteur du ventilateur, ce qui peut se faire via un câble adaptateur USB vers prise ventilateur 3 broches, ou en bricolant une connexion. L'inconvénient majeur est que le ventilateur pourrait ne pas démarrer à 5V.

Pour des tensions plus élevées, certains anciens chargeurs ou adaptateurs d'appareils électroniques pouvaient fournir des tensions différentes (par exemple, 9V ou 12V). L'utilisateur Romano2K mentionne avoir pensé à un adaptateur GameGEAR (qui fournissait souvent 9V). Si un tel adaptateur est disponible et qu'il délivre 12V ou une tension proche (comme 9V), il peut être utilisé. Il est essentiel de vérifier la tension et l'ampérage de sortie de tout adaptateur avant de le connecter au ventilateur. L'ampérage doit être suffisant pour le ventilateur.

Montages Électroniques Alternatifs (Avec Précautions)

Pour les plus audacieux, des montages électroniques permettent de créer une alimentation basse tension à partir du secteur sans utiliser de transformateur conventionnel, souvent dans le but de réduire la taille et le poids de la solution. L'une de ces méthodes consiste à utiliser un condensateur en série avec le secteur, agissant comme une résistance pour limiter le courant, suivi d'un pont redresseur pour convertir le courant alternatif en courant continu.

Exemple de montage simplifié :Secteur 230V AC -> Fusible (sécurité) -> Condensateur non polarisé (ex: 0.22µF / 400V) -> Pont redresseur (ex: 1N4007) -> Condensateur de filtrage (ex: 100µF / 25V) -> Ventilateur 12V.

Ce type de montage, bien qu'économique et compact, présente des risques significatifs s'il n'est pas réalisé avec une extrême précision et une connaissance approfondie de l'électronique de puissance.

• Condensateurs Spécifiques : Les condensateurs utilisés en série avec le secteur doivent être spécifiquement conçus pour supporter la tension alternative du secteur (par exemple, 400V AC ou 630V DC) et non des condensateurs standards. Leur rôle est de limiter le courant, et leur valeur doit être calculée avec soin.
• Sécurité : Il est indispensable d'inclure un fusible pour protéger le circuit et l'utilisateur en cas de surintensité. Un VDR (Varistance à Oxyde Métallique) peut également être ajouté pour protéger contre les surtensions transitoires.
• Absence de Régulation de Tension : Ce type de montage fournit une tension continue qui peut varier en fonction de la charge et des fluctuations du secteur. Il ne s'agit pas d'une alimentation régulée en tension, mais plutôt en courant. La tension de sortie sans charge peut être bien supérieure aux 12V attendus.
• Risques : Les erreurs de câblage peuvent entraîner des courts-circuits, des incendies, ou des chocs électriques mortels, car le montage est directement connecté au secteur 230V. Ce type de montage est donc réservé aux experts et doit être réalisé avec une extrême prudence.

Pour un projet de chauffage d'étage, la fiabilité et la sécurité sont primordiales. Bien que ces montages "sans transformateur" puissent sembler attrayants par leur compacité, il est souvent plus judicieux et sécuritaire d'opter pour un transformateur 12V DC de bonne qualité, dont l'ampérage est suffisant pour le nombre de ventilateurs à alimenter. La tranquillité d'esprit et la sécurité méritent souvent un investissement un peu plus conséquent.

Conclusion Technique et Recommandations Pratiques

Pour l'utilisateur souhaitant mettre en place un système de ventilation à partir d'un poêle à bois pour chauffer l'étage, l'objectif est de créer un flux d'air dirigé et contrôlé. Les ventilateurs SUNON 12V achetés chez Leroy Merlin sont un bon point de départ.

1. Alimentation Principale : L'option la plus sûre et la plus simple est d'utiliser un bloc d'alimentation secteur 12V DC. Ne vous inquiétez pas si l'ampérage est élevé (ex: 1.8A) par rapport aux 0.08A du ventilateur. Le ventilateur ne consommera que ce dont il a besoin. Prenez un bloc d'alimentation dont la capacité totale est suffisante pour tous les ventilateurs que vous comptez utiliser.
2. Contrôle de Vitesse : Si vous souhaitez ajuster la vitesse, recherchez des blocs d'alimentation 12V avec variateur intégré, ou achetez un rhéobus séparé. Si vous préférez une solution plus simple et que vous n'avez pas besoin d'un contrôle fin, vous pouvez utiliser un adaptateur LNA/ULNA si vous en trouvez un compatible avec vos ventilateurs, ou alors calculer et souder une résistance de puissance appropriée sur le fil +12V, en prenant soin de bien isoler le tout.
3. Tensions Inférieures (5V/7V) : Tenter d'atteindre 5V ou 7V en manipulant les fils du ventilateur est une fausse piste et peut endommager l'appareil. Si vous souhaitez absolument une tension réduite, utilisez des adaptateurs LNA/ULNA, des résistances calculées, ou des régulateurs de tension dédiés. Il faut toutefois vérifier que le ventilateur démarre à ces tensions plus basses. Un fonctionnement à 7V ou 9V via un adaptateur LNA est souvent un bon compromis pour réduire le bruit tout en assurant le démarrage.
4. Sécurité : Évitez les montages "sans transformateur" à connexion directe sur le secteur 230V si vous n'avez pas une expertise solide en électronique. Les risques d'électrocution ou d'incendie sont trop importants. Privilégiez toujours les solutions qui isolent galvaniquement le circuit basse tension du secteur, comme les transformateurs standards.
5. Compact et Efficace : Pour un système compact, un seul bloc d'alimentation 12V de puissance adéquate peut alimenter plusieurs ventilateurs via un répartiteur de prises (un "fan hub" ou une connexion en parallèle des fils d'alimentation et de masse).

En suivant ces conseils, vous pourrez mettre en place une solution d'alimentation fiable et sécurisée pour vos ventilateurs 12V, optimisant ainsi votre système de ventilation.
