Guide d’achat pour l’alimentation courant continu 12V (12V DC Power Supply)

Dans le domaine de l’électronique, du test et de l’énergie, le choix d’une alimentation continue (DC Power Supply) est une étape clé. Qu’il s’agisse de prototypage, de qualification ou de production, les besoins varient en termes de puissance, précision, dynamique de régulation et interfaces. Précision, faible ripple, programmation (USB/LAN/GPIB).

Typologies et usages selon les besoins

Conçues pour la R&D et l’enseignement, elles offrent une régulation linéaire ou à découpage selon les modèles. Les modèles linéaires garantissent une très faible ondulation (ripple & noise), tandis que les modèles à découpage privilégient le rendement et la compacité.

Destinées à l’automatisation, aux bancs de test de production et aux équipements embarqués, les alimentations industrielles se distinguent par leur robustesse et leur MTBF élevé. Elles sont conçues pour supporter des environnements sévères, avec une tolérance aux surtensions et une immunité CEM renforcée.

Les secteurs de l’automobile électrique, du stockage d’énergie et de l’aéronautique nécessitent des alimentations de plusieurs kilowatts, capables de fonctionner en mode CV (Constant Voltage) ou CC (Constant Current). Elles intègrent des protections avancées (OVP - Over Voltage Protection, OCP - Over Current Protection, OTP - Over Temperature Protection).

Les alimentations modulaires permettent de composer des systèmes sur mesure avec plusieurs modules montés en baie. Elles offrent une grande flexibilité en tension et courant, un encombrement réduit (format PXI, LXI ou rack 19’’) et sont optimisées pour l’intégration dans les lignes de production.

Le marché des alimentations continues couvre un spectre large, de la simple alimentation de table à la solution haute puissance régénérative. Chez ES France, nous proposons une gamme complète couvrant tous ces besoins, en partenariat avec des fabricants leaders du marché.

Comparer transformateurs 220V → 12V et alimentations 12V

Installer un transformateur 220V 12V semble simple en apparence, pourtant beaucoup d’utilisateurs se trompent sur le modèle à choisir ou la manière de le brancher. Entre alimentation stabilisée, transformateur classique et convertisseur, il existe des différences cruciales qui impactent directement la sécurité et le bon fonctionnement de vos équipements. L’essentiel réside dans trois critères : vérifier la tension de sortie (12V AC ou DC), calculer la puissance en ampères nécessaire pour vos appareils, et respecter les règles de câblage pour éviter court-circuit ou surchauffe.

Avant d’investir dans un transformateur 220V 12V, il est indispensable de saisir précisément son rôle et ses limites. Cette compréhension vous évitera des achats inadaptés et des problèmes de compatibilité avec vos équipements.

Un transformateur 220V 12V a pour mission principale d’abaisser la tension du réseau électrique domestique (230V en France) vers une tension de 12 volts utilisable par des appareils basse tension. Ce dispositif repose sur le principe de l’induction électromagnétique entre deux bobinages, primaire et secondaire, reliés par un noyau magnétique. En pratique, ce transformateur fournit soit du 12V alternatif (AC), soit du 12V continu (DC) selon la conception du modèle.

Un transformateur classique délivre uniquement du courant alternatif, tandis qu’une alimentation complète intègre un redresseur et un filtre pour produire du courant continu. Les usages typiques concernent l’éclairage LED basse tension, les rubans lumineux, les pompes de bassin, certains équipements auto adaptés, les systèmes domotiques, ou encore des appareils de bricolage et de loisirs.

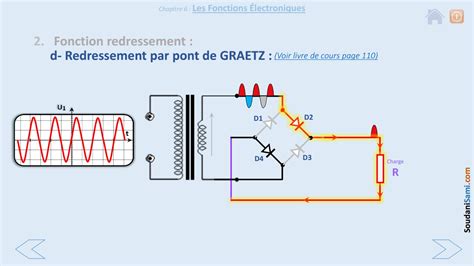

La confusion entre ces termes est fréquente, pourtant les différences sont importantes dans la pratique. Un transformateur 220V 12V pur effectue uniquement l’abaissement de tension, sans modifier la nature du courant. Une alimentation 12V DC stabilisée est en réalité un ensemble complet qui intègre le transformateur, un pont de diodes pour redresser le courant, un condensateur pour le filtrer, et souvent un circuit de régulation pour maintenir une tension stable quelle que soit la consommation. Le convertisseur, quant à lui, désigne généralement un appareil qui transforme du 12V DC (provenant d’une batterie par exemple) en 220V AC, l’inverse de ce qui nous intéresse ici.

La majorité des équipements électroniques modernes fonctionnent en courant continu (DC) : rubans LED, caméras de surveillance, autoradios, équipements informatiques, chargeurs, pompes électroniques. Le courant alternatif (AC) concerne principalement les anciens systèmes d’éclairage halogène 12V, certaines sonnettes, ou des équipements spécifiques industriels. Pour identifier le type de courant requis, consultez la plaque signalétique de votre appareil ou sa notice. Les symboles sont explicites : un trait continu surmonté de pointillés indique du courant alternatif (⁓ ou AC), tandis qu’un trait continu avec des signes + et - désigne du courant continu (⎓ ou DC).

La dimensionnement correct du transformateur constitue l’étape cruciale pour garantir un fonctionnement fiable et durable. Le calcul repose sur la formule fondamentale : Puissance (W) = Tension (V) × Intensité (A). Pour un transformateur 220V 12V, vous devez additionner la consommation de tous les appareils qui seront connectés simultanément. Exemple concret : vous souhaitez alimenter un ruban LED de 24W et une petite pompe de 18W. La puissance totale est de 42W. En divisant par la tension de sortie (12V), vous obtenez l’intensité nécessaire : 42 ÷ 12 = 3,5A. La règle professionnelle impose d’ajouter une marge de sécurité de 20 à 30% au-dessus du besoin calculé. Dans notre exemple, il faudrait donc un transformateur de 5A (60W) pour travailler confortablement à environ 70% de sa capacité.

Si votre appareil indique uniquement la consommation en ampères, multipliez par 12 pour obtenir les watts : un équipement consommant 2A nécessite 24W (2 × 12 = 24). Pour un ruban LED 12V standard, comptez entre 4,8W et 14,4W par mètre selon la densité de LED et la couleur. Une pompe de bassin ou d’aquarium 12V DC peut varier considérablement : les petits modèles pour fontaines décoratives consomment 5 à 15W, tandis que des pompes de filtration plus puissantes atteignent 40 à 60W. Pour un usage auto (autoradio, amplificateur, éclairage de camping-car), les intensités sont souvent plus importantes. Un autoradio classique consomme entre 2 et 5A, un petit amplificateur peut demander 10A ou plus en puissance de crête.

Les LED sont particulièrement sensibles à la qualité de l’alimentation. Un courant mal filtré ou instable provoque des scintillements désagréables, réduit la durée de vie des LED, et peut même empêcher leur fonctionnement avec certains variateurs. En installation intérieure, un transformateur 220V 12V de type driver LED convient parfaitement. Ces modèles compacts intègrent régulation et protection contre les surtensions. Pour un usage extérieur, l’indice de protection IP devient crucial. Un transformateur installé sous un abri de jardin nécessite au minimum un indice IP44 (protection contre les projections d’eau). Les alimentations étanches sont généralement en boîtier métallique ou plastique renforcé, avec des joints sur les câbles et les connexions. Leur coût est supérieur, mais c’est la garantie d’une installation durable et sûre.

Un branchement correct conditionne la sécurité de votre installation et la protection de vos équipements. Commencez toujours par couper le disjoncteur alimentant le circuit sur lequel vous intervenez. Vérifiez l’absence de tension avec un testeur ou un multimètre avant toute manipulation. Raccordez le fil de phase sur la borne L, le neutre sur N, et la terre si présente. Utilisez des borniers à vis ou dominos adaptés selon le modèle de transformateur 220V 12V. Serrez fermement les vis, un mauvais contact provoque échauffement et risque d’incendie. Côté sortie 12V, vous trouvez généralement deux bornes (+ et - pour du DC, ou deux bornes sans polarité pour de l’AC). Pour du courant continu, respectez impérativement la polarité indiquée.

Évitez absolument les connexions torsadées avec simple ruban adhésif électrique. Privilégiez les borniers, dominos avec capot, ou connecteurs à sertir selon votre configuration. Sur une alimentation 12V DC, la polarité est déterminante. Le pôle positif (+) doit être relié au + de l’appareil, et le négatif (-) au -. Une inversion provoque différentes conséquences selon les équipements. En revanche, l’électronique moderne intègre généralement des composants sensibles qui peuvent être détruits instantanément par une inversion de polarité. Pour éviter toute erreur, utilisez un multimètre en position voltmètre DC avant de connecter vos appareils. Placez la pointe rouge sur le fil que vous pensez être le +, et la pointe noire sur l’autre fil. Si l’affichage montre +12V, la polarité est correcte. Si l’affichage indique -12V, inversez vos fils.

La ventilation est essentielle pour évacuer la chaleur produite par le transformateur en fonctionnement. L’installation doit être dans un volume inaccessible aux enfants et aux personnes non averties. L’ajout d’un fusible ou d’un disjoncteur dédié sur le circuit 220V renforce la protection. Côté 12V, certains transformateurs intègrent une protection contre les courts-circuits et les surcharges, mais tous n’en disposent pas. Pour les installations extérieures ou en milieu humide, utilisez exclusivement des matériels avec indice IP adapté et raccordez le transformateur à un circuit protégé par un différentiel 30mA. L’expérience terrain révèle que la plupart des problèmes proviennent d’erreurs de dimensionnement ou d’installation, rarement d’une défaillance matérielle.

Le reste de ce guide aborde des convertisseurs et alimentations dédiées pour camper, automobiles ou usages nomades, avec des exemples de produits et critères de choix, tout en rappelant les règles de sécurité et de dimensionnement.

Cas d’usage et exemples de solutions

Dans les installations domestiques ou professionnelles, les convertisseurs et onduleurs existent en versions pur sinus ou sinusoïdée modifiée. Le choix dépend de la sensibilité des appareils connectés (équipements électroniques, écrans, ordinateurs, systèmes de communication). Un convertisseur pur sinus garantit une qualité de courant proche du réseau et convient pour les matériels sensibles, tandis que le sinus modifié peut suffire pour des charges moins critiques.

Pour les véhicules et les installations mobiles, les modèles avec écran LCD, ports USB et protections multiples se révèlent pratiques. Certains modèles offrent aussi des télécommandes et des protections avancées pour prévenir les surchauffes et les courts-circuits. Le dimensionnement et le choix entre 12V DC stabilisée ou convertisseur DC-AC dépendent de la nature des charges et du contexte d’utilisation.

Informations pratiques et conseils d’achat

• Évaluez la puissance totale et prévoyez une marge de sécurité de 20-30%.
• Préférez une alimentation adaptée à votre tension de travail (12V en DC) et à vos charges (LED, pompes, électronique, etc.).
• Pour l’usage en extérieur, viser un boîtier IP adapté et une ventilation suffisante.
• Préférez des modèles avec protections OVP, OCP, OTP et protections contre les courts-circuits.
• Différents formats existent (table, rack, PXI/LXI) pour s’intégrer dans des chaînes de production ou bancs de test.

Chez ES France, nous proposons une gamme complète couvrant tous ces besoins, en partenariat avec des fabricants leaders du marché.

Tableau récapitulatif des points clés
